Disyuntor de vacío 3AP DCB series

con baño sin tensióncon baño con tensiónaislado en aire

Resumen
Descubra los interruptores Siemens Energy diseñados para proteger las redes eléctricas con un rendimiento fiable, tecnología contrastada y una larga vida útil. La familia Blue sin F-gases ofrece interruptores hasta 145 kV, y existen soluciones adicionales hasta 1100 kV. Desde 2010, los interruptores sin F-gas de Siemens Energy han marcado nuevas referencias, permitiendo cumplir normativas ambientales sin sacrificar rendimiento. Con un concepto de plataforma modular probado, nuestros interruptores de alta tensión se adaptan a requisitos específicos y a niveles de tensión muy elevados.

Beneficios clave

• Concepto de plataforma modular probado para adaptarse a los requisitos del cliente
• Soluciones disponibles desde distribución hasta ultraalta tensión (hasta 1100 kV)
• Portafolio Blue: cero F-gases, cero GWP, cero toxicidad (tecnologías de aire limpio y vacío)
• Productos diseñados para larga vida útil y bajo mantenimiento (intervalos sin mantenimiento especificados para muchos productos)

Visión general y aplicaciones
Al elegir un interruptor, necesita una solución que garantice calidad, fiabilidad e innovación adaptada a su aplicación. Nuestra gama incluye equipos para transmisión y subestaciones, apoyando la sostenibilidad y la eficiencia operativa.

Clasificación de interruptores de alta tensión

• Interruptores de tanque vivo (Live tank, LT) — diseños modulares para las tensiones más altas
• Interruptores de tanque muerto (Dead tank, DT) y Dead Tank Compact (DTC) — opciones compactas y flexibles
• Interruptores desconectadores (Disconnecting circuit breakers, DCB) — combinan funciones de corte y desconexión para reducir la huella

Tabla comparativa (tipo | rango de tensión | características clave)
Tipo de interruptor | Rango de tensión | Características clave
Interruptores de tanque vivo | 72,5 kV a 1100 kV | Diseño modular, operación monopolar o tripolar, opción de aisladores porcelana o composite, resistencias de cierre opcionales
Interruptores de tanque muerto | 72,5 kV a 550 kV | Hasta 90 kA de interrupción, operación en 2 ciclos, bases comunes o separadas, resistencias de cierre opcionales, soluciones flexibles de transformadores de corriente
Dead tank compact (DTC) | 145 kV y 245 kV | Diseño compacto con similar flexibilidad operativa y fiabilidad
Interruptores desconectadores (DCB) | 145 kV y 420 kV | Combina funciones de corte y desconexión, reduce la huella de la subestación, simplifica el diseño del sistema

Aspectos destacados de familias de productos y características de modelos

• 3AV1 FG / 3AV1 FG Blue: cero F-gases, cero GWP; tensiones hasta 145 kV; la familia Blue utiliza interrupción por vacío para alto rendimiento ambiental; operativos desde 2017
• 3AP1 FG: opera hasta 245 kV; una unidad de interrupción por polo; rango de temperatura -60 a +55 °C
• 3AP1 FI: opera hasta 300 kV; operación monopolar con bases separadas; muy alta estabilidad sísmica
• 3AP2/3 FI: tensiones hasta 550 kV; dos unidades de interrupción por polo; mantenimiento tras ~25 años

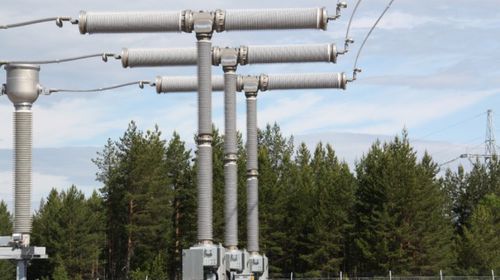

• 3AP2 DCB 420 kV y 3AP1 DCB 145 kV: combinan interruptor y desconector en un solo equipo, ahorro de coste y espacio; disponibles con mecanismos monopolares o tripolares
• 3AP4/5 FI: tensiones hasta 800 kV; hasta cuatro unidades de interrupción por polo; disponibles con o sin resistencias de cierre
• Modelos dead-tank (3AP2/3 DT, 3AP1 DT, 3AP1 DTC, 3AV1 Blue DT): opciones para funcionamiento a baja temperatura, configuraciones de gas mixto, arreglos compactos, dos unidades de interrupción por polo para mayores niveles de tensión

Tecnología de los interruptores
Los interruptores Siemens Energy emplean tres principios tecnológicos principales:

• Principio de interrupción al vacío — columna vertebral del portafolio 3AV1 Blue: cero emisiones CO2/F-gas, hermeticidad, alto rendimiento de conmutación sin degradación, sellado para toda la vida (unidades de interrupción sin mantenimiento)
• Principio de auto-compresión (y auto-compresión dinámica) — método de extinción de arco usado en la familia 3AP hasta 1100 kV, probado desde la patente Siemens de 1973
• Mecanismo de accionamiento con muelle de energía acumulada — concepto patentado con muelles de apertura y cierre dentro del mecanismo operativo; variantes según número/disposición de muelles; alta fiabilidad y baja energía de accionamiento (ciclos garantizados)

Accesorios y soluciones digitales

• Unidad de control PSD: reduce sobretensiones y protege el equipo; soporta reenganche automático monofásico y trifásico; software configurable; comunicación de estación IEC 61850 / DNP3; evaluación gráfica y registro del historial de maniobras
• Analizador de erosión de contactos SiCEA01: determina el desgaste de los contactos por las corrientes de conmutación; límites de aviso y alarma; rango de temperatura ambiente -40 a +85 °C; comunicación Ethernet y salidas de relé
• Sensgear®: solución de monitorización digital para cuadros y interruptores — monitorización en tiempo real, analítica, datos GPS/meteorología local y mediciones específicas del producto; transmisión cifrada al cloud; permite mantenimiento proactivo y diagnósticos más rápidos

Descargas (folletos y flyers)
Hay folletos y flyers disponibles para el portfolio completo de interruptores HV, productos Blue, flyers específicos 3AV1 Blue dead tank y live tank, la unidad PSD y varios flyers de producto (flyers específicos para EE. UU. de las series SPS y SPS2).

Características / especificaciones técnicas

• Cobertura de tensión: desde 72,5 kV hasta 1100 kV según la familia de producto
• Capacidad de interrupción: hasta 90 kA para diseños dead tank seleccionados
• Principios de funcionamiento: interrupción por vacío, auto-compresión, auto-compresión dinámica
• Mecanismo de accionamiento: muelle de energía acumulada — sin mantenimiento hasta ~25 años (típico para muchas familias) o número de ciclos especificado
• Especificidades del portafolio Blue: cero F-gases, cero potencial de calentamiento global (zero GWP), adecuado para implementaciones de aire limpio y vacío
• Rangos de temperatura y ambientales: algunos modelos catalogados de -60 °C a +55 °C; variantes para baja temperatura disponibles
• Opciones de diseño: operación monopolar o tripolar, mecanismos monopolares en bases separadas, bases comunes o separadas, aisladores de porcelana o composite, resistencias de cierre opcionales
• Monitorización y diagnóstico: Sensgear®; análisis de erosión SiCEA01; PSD para conmutación controlada
