Interruptor seccionador motorizado 3DN2

de alta tensióntrifásicovertical

Descripción general Los seccionadores y los interruptores de puesta a tierra de Siemens Energy proporcionan aislamiento visible y puesta fuera de tensión absoluta para subestaciones e infraestructuras de transmisión. La gama incluye varios tipos constructivos diseñados para uso en interiores y exteriores en entornos exigentes.

Producción de la tecnología de seccionadores e interruptores de puesta a tierra La fabricación sigue procesos optimizados y un sistema de gestión de calidad certificado. Una red de producción global reduce tiempos de entrega y distancias de transporte, manteniendo estándares técnicos y documentación consistentes.

Características principales

• Rango de tensión: 36 kV a 800 kV (gama de producto); referencias técnicas adicionales hasta 1200 kV
• Corriente nominal: hasta 5000 A
• Corriente de cortocircuito asignada: hasta 80 kA (valores máximos; requiere verificación por aplicación)
• Materiales y diseños aptos para elevadas cargas sísmicas
• Diseñados para instalaciones interiores y exteriores, incluidas zonas costeras y ambientes salinos
• Se abordan requisitos de capacidad de conmutación y acoplamientos, incluidos valores más allá de IEC cuando se especifica

Ventajas

• Sistemas de contacto sin mantenimiento en diseños clásicos (sin elementos de muelle)
• Coste total de propiedad optimizado mediante conjuntos preajustados y probados rutinariamente
• Funcionamiento en condiciones climáticas severas (extremos de temperatura, formación de hielo, zonas costeras)
• Ensayos tipo conforme a IEC 62271-102
• Gestión de calidad certificada según DIN EN ISO 9001
• Entrega de conjuntos preajustados para simplificar el montaje y la puesta en servicio
• Soporte técnico y servicio a corto plazo

Variantes de seccionadores e interruptores de puesta a tierra La oferta incluye tipos constructivos adaptados a las restricciones de instalación y a las configuraciones de barras colectoras:

• 3DN1 seccionadores de corte central — dos aisladores giratorios, apertura lateral, flexibilidad para disposiciones paralelas/diagonales/en línea, bastidor base integrado, límites RIV ampliados, ensayados según normas nacionales e internacionales

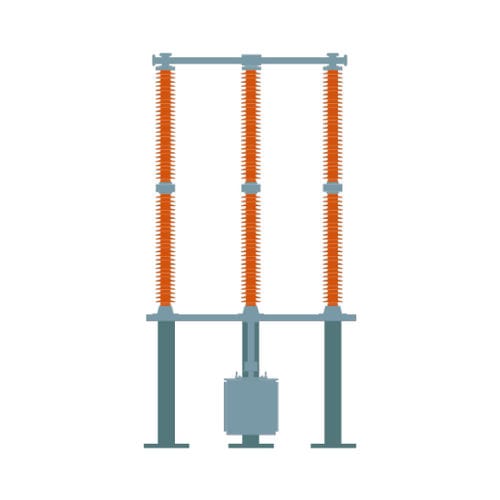

• 3DN2 seccionadores de doble ruptura — tres soportes aislantes con el soporte central giratorio que soporta el camino de corriente; diseño compacto y estable, dos secciones de separación abiertas, bloqueo automático opcional, compatible con descargadores de sobretensión
• 3DN3 seccionadores tipo pantógrafo — espacio de montaje mínimo, conexión por tijera para barras, disposiciones diagonales o paralelas, opción de auto-bloqueo, robustos frente a altas cargas mecánicas y térmicas
• 3DN4 seccionadores de ruptura vertical — apertura vertical para pequeñas distancias de fase, movimiento combinado de oscilación vertical y rotación, gran separación entre aisladores de soporte y aisladores giratorios para resistencia al rocío salino, entregados en conjuntos terminados
• Opciones de interruptores de puesta a tierra autoportantes y montados para aislamiento visible y puesta fuera de tensión absoluta

Diseño modular Todos los tipos constructivos comparten componentes básicos y interfaces en gran medida idénticas (salvo indicación):

• Camino de corriente
• Sistema de contactos (no presente en pantógrafos)
• Aislador de soporte
• Aislador giratorio
• Bastidor base
• Barras de conexión (excepto para diseños de corte central)
• Accionamiento

Sistemas de contacto Características y comportamiento probado de los sistemas de contacto:

• Aumento de la fuerza de contacto en condiciones de cortocircuito
• Máxima estabilidad dinámica y térmica ante corrientes de fuga
• Optimizados para aplicaciones con plateado de plata
• Soluciones sin lubricación disponibles
• Diseñados para operación a largo plazo sin mantenimiento
• Experiencia de campo probada superior a 40 años
• Conceptos basados en gran medida en los diseños de herencia RUHRTAL

Sistemas de accionamiento Las unidades de accionamiento se entregan como conjuntos completos y preajustados para simplificar la instalación y la puesta en servicio. Características típicas: carcasas en acero inoxidable (IP54), contactos auxiliares probados IEC, calentadores anti-condensación y compatibilidad opcional con bases de conmutación. Unidades destacadas:

• 3DV8 accionamiento motor — alojamiento con motor y unidad de engranajes; transmisión integrada y sin mantenimiento, operación segura y bajo nivel de ruido
• 3DV4 accionamiento manual — palanca bloqueable para mantenimiento seguro
• 3DV1 unidad de control — centraliza y recoge señales para mecanismos de operación monopolares o de seccionador/puesta a tierra

Sistema de transmisión de energía Proyectos de referencia ilustran el uso de seccionadores e interruptores de puesta a tierra como componentes clave en subestaciones AIS y GIS y en infraestructuras de transmisión HV.

Propósito y aplicaciones Los seccionadores proporcionan un aislamiento visible para trabajos seguros en redes de alta tensión; los interruptores de puesta a tierra aseguran la puesta fuera de tensión absoluta de componentes HV. Aplicaciones típicas: subestaciones, instalaciones AIS/GIS y redes de transporte que requieran aislamiento visible y seguridad del personal.

Características / especificaciones técnicas

• Referencias de tensión: 36 kV a 800 kV (gama de producto); revisiones técnicas con hasta 1200 kV
• Corriente nominal: hasta 5000 A
• Corriente de cortocircuito asignada: hasta 80 kA (valores máximos; verificación por aplicación requerida)
• Rango de temperatura ambiente de referencia: -60 °C a +55 °C
• Tipo probado según IEC 62271-102; pruebas según normas nacionales/internacionales (IEC, ANSI, GOST R, GB)
• Gestión de calidad: certificada según DIN EN ISO 9001
• Opciones de construcción: corte central, doble ruptura, pantógrafo, ruptura vertical, interruptores de puesta a tierra autoportantes y montados
• Características mecánicas: diseños compactos/estables, alta capacidad de carga mecánica, opciones de auto-bloqueo para seguridad en cortocircuito
• Robustez ambiental: diseñado para condiciones costeras/salinas, temperaturas extremas, formación de hielo y zonas sísmicas
• Características del sistema de contactos: sin mantenimiento, opción sin lubricación, optimizado para plateado de plata, incremento de la fuerza de contacto en condiciones de fallo
• Entrega: grupos de conjuntos probados en rutina y preajustados para reducir tiempos de montaje y puesta en servicio
