Descripción general
MVDC PLUS® es un sistema de transmisión en corriente continua de media tensión que combina la eficiencia de la transmisión DC con la flexibilidad de la red AC para gestionar flujos de potencia omnidireccionales procedentes de generación distribuida y renovables. Ofrece una solución económica y flexible para los retos de transmisión y distribución regional.

MVDC PLUS®: una solución integral
MVDC PLUS® proporciona salida de potencia de alta calidad, soporta flujo bidireccional, ofrece compensación de potencia reactiva y control activo de flujo, y puede operar como STATCOM para control de tensión y soporte reactivo.

Capacidades clave

• Salida de potencia de alta calidad
• Flujo de potencia bidireccional
• Compensación de potencia reactiva y control activo del flujo
• Capacidad de operación STATCOM (soporte reactivo y control de tensión)

Razones para interesarse en sistemas MVDC

• Mayores distancias de transmisión: opción eficiente para trayectos extendidos y mejora de la calidad de potencia
• Generación distribuida: gestionar estabilidad y calidad con mayor penetración de recursos distribuidos
• Expansión y actualización de la red: permitir ampliaciones de infraestructura flexibles y reconexiones
• Demanda de autonomía de transmisión: los operadores de red buscan mayor independencia operativa y flexibilidad

Aplicaciones de MVDC PLUS® (casos destacados)
Enlaces compactos MVDC PLUS® por cable o líneas aéreas compactas para islas, plataformas offshore y ubicaciones remotas; líneas aéreas MV con alturas reducidas (< 15 m) para menor impacto visual y tramitación más rápida; enlaces DC para desacoplar redes con diferentes frecuencias o niveles de tensión; nodos MVDC adicionales para aumentar la independencia de los operadores; conversión AC a DC para incrementar capacidad y evitar grandes ampliaciones de la red AC.

Características y beneficios clave de la tecnología MVDC
MVDC PLUS® emplea convertidores modulares multilevel de fuente de tensión y está disponible en tres clases normalizadas. La tecnología mejora la conectividad, incrementa la capacidad, reduce la huella ambiental frente a ampliaciones AC equivalentes y aporta eficiencia económica.

Aplicaciones de la tecnología MVDC

• Energía eólica offshore: transmisión eficiente desde parques marinos hasta redes terrestres
• Microrredes: mejor rendimiento y fiabilidad para sistemas descentralizados
• Transporte: transmisión de energía para ferrocarriles e infraestructuras de VE
• Cargas subsea: alimentación fiable de equipos submarinos
• Buques: sistemas eléctricos a bordo y gestión energética estable
• Centros de datos: gestión eficiente de energía para operaciones de alta demanda
• Plataformas de petróleo y gas: transmisión offshore fiable
• Conexión de pequeñas comunidades: permitir que comunidades remotas accedan a redes mayores
• Alimentación de respaldo: soluciones robustas para resiliencia ante cortes

Aspectos técnicos

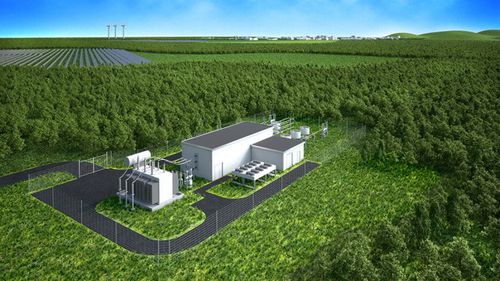

MVDC PLUS® implementa una disposición monopolar simétrica basada en tecnología VSC multilevel modular. Las estaciones convertidoras generan formas de onda sinusoidales casi ideales, soportan flujos bidireccionales, operan como STATCOM para compensación reactiva y permiten control activo de flujo para estabilizar redes con aporte renovable intermitente.

Ventajas operativas y rendimiento
La conversión de sistemas AC a MVDC PLUS® puede aumentar la capacidad de transmisión (mejoras típicas indicadas en escenarios de conversión: 20–80%). El sistema soporta capacidades de arranque en negro (black start) para reinicio de áreas remotas. Las líneas aéreas MV pueden reducir el impacto visual (alturas < 15 m) permitiendo transmisiones de hasta aproximadamente 150 MW por enlace MVDC.

Recursos
Están disponibles recursos técnicos como libro blanco y folleto de producto con fichas técnicas e ilustraciones de rendimiento.

Características / especificaciones técnicas

• Nombre comercial: MVDC PLUS®
• Fabricante / Marca: Siemens Energy
• Tecnología: convertidor modular multilevel de fuente de tensión (VSC)
• Topología: disposición monopolar simétrica (topología HVDC simplificada)
• Estandarización: disponible en tres clases de potencia estandarizadas
• Rango de transmisión: diseñado para transmisión DC media tensión, implementaciones soportando aproximadamente 30 MW a 150 MW por enlace
• Capacidades funcionales: flujo bidireccional, operación STATCOM (compensación reactiva y control de tensión), control activo de flujo
• Aplicaciones: conexiones isla/red, eólica offshore, microrredes, cargas subsea, buques, centros de datos, plataformas de petróleo y gas, conexión de comunidades remotas, alimentación de respaldo
• Opciones de infraestructura: cable o líneas aéreas compactas (Líneas MV con impacto visual reducido, alturas < 15 m)
• Mejoras de rendimiento al convertir AC a DC: aumentos de capacidad típicos en el rango 20 %–80 % según la aplicación
• Impacto ambiental / espacial: implementación compacta y eficiente comparada con ampliaciones AC equivalentes
