Resumen
Siemens Energy ofrece un portafolio de tecnologías de subestaciones para sistemas de transmisión y distribución, que incluye nodos de red de alta tensión, sistemas modulares prefabricados, subestaciones móviles y micro subestaciones compactas. La gama Blue proporciona aislamiento sin SF6 (clean air) para eliminar gases F. Capacidades digitales como la suite Noedra Node y el concepto de resiliencia Pretact® apoyan la monitorización, la protección y el despliegue rápido.

Ofertas principales

• Equipo de conmutación aislado por aire (AIS)

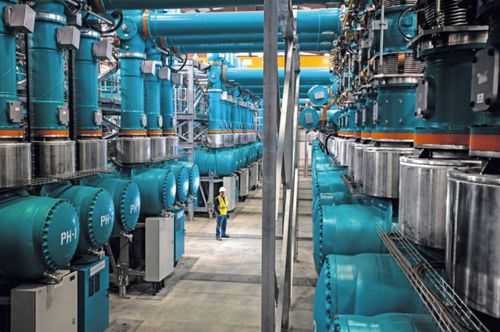

• Equipo de conmutación aislado por gas (GIS)
• Subestaciones híbridas (AIS + GIS)
• Subestaciones offshore (flotantes/entornos agresivos)
• Soluciones prefabricadas (E-houses, remolques, skids)
• Subestación móvil como servicio (modular, bajo demanda)
• Micro subestaciones (compactas, transportables, monofásicas o trifásicas)
• Soluciones digitales para subestaciones (suite Noedra Node)
• Concepto de resiliencia Pretact® (módulos de despliegue rápido)

Ventajas y características
Las subestaciones Siemens Energy combinan equipos de alta tensión probados con digitalización, análisis del estado de activos y ciberseguridad. Los atributos incluyen diseño modular para instalación rápida, opciones sin SF6 (gama Blue), variantes de bajo ruido y bajas emisiones electromagnéticas para entornos urbanos, y configuraciones optimizadas para espacios reducidos o entornos adversos. Hay ofertas disponibles como activo-como-servicio para restauración rápida y soporte de red flexible.

Aplicaciones / Casos de uso típicos

• Transmisión y distribución de energía (conexiones masivas de red, centros de carga)
• Suministro urbano en emplazamientos con huella limitada
• Conexiones offshore para parques eólicos y aplicaciones marinas
• Restauración ante emergencias, bypass y conexiones temporales
• Electrificación rural y comunidades remotas o aisladas
• Ampliaciones de capacidad, modernización y re-trabajos digitales
• Movilidad eléctrica e integración de carga para VE mediante micro subestaciones

Especificaciones técnicas

• AIS: capacidad de tensión hasta 1100 kV; adecuado para transmisión y distribución.
• GIS: rango de tensión 72,5 kV a 550 kV; huella compacta, bajo ruido y bajas emisiones electromagnéticas.
• Subestaciones híbridas: combinación de GIS y AIS; modulares; hasta 550 kV.
• Subestaciones offshore: diseños para entornos marinos flotantes y agresivos.
• Soluciones prefabricadas: E-houses, remolques, skids plug-and-play; aplicaciones hasta ~420 kV para instalación rápida en sitio.
• Subestaciones móviles como servicio: activos modulares desplegables; capacidad típica hasta ~420 kV para uso de emergencia y temporal.
• Micro subestaciones: diseños transportables compactos; configuraciones desde distribución hasta media/alta tensión según requisitos.
• Digitalización: Noedra Node integra sensores, inspección, análisis predictivos, protección y automatización.
• Pretact®: sistemas modulares/pré-fabricados diseñados para despliegue y recuperación rápidos.
• Medio ambiente: la gama Blue ofrece aislamiento sin SF6 (clean air) para eliminar gases F y reducir el GWP.
