Cuadro eléctrico aislado en gas 8DN8

de distribución primariade alta tensióncompacto

Resumen
El portfolio Blue de Siemens Energy ofrece equipos de conmutación gas-insulados (GIS) y conductos colectores aislados por gas sin SF6, empleando aislamiento con aire limpio combinado con tecnología de conmutación por vacío. Las soluciones Blue están diseñadas para lograr GWP cero, ausencia de productos tóxicos de descomposición y eliminar los requisitos de seguridad de manipulación relacionados con gases fluorados. Están concebidas para una transmisión de energía eficiente, ecológica y fiable en subestaciones terrestres, aplicaciones eólicas offshore, instalaciones industriales y conductos colectores.

Beneficios clave

• Cero gases de efecto invernadero dañinos en operación (aislamiento con aire limpio).
• Tecnología de conmutación por vacío que permite la interrupción sin SF6.
• Diseños modulares y compactos para emplazamientos con restricciones de espacio y peso.
• Huella optimizada e instalaciones más ligeras mediante Transformadores de Instrumentación de Baja Potencia (LPIT).
• Opciones digitales integradas para mejorar la productividad y el monitoreo de estado.

Productos / variantes destacados en el portfolio Blue

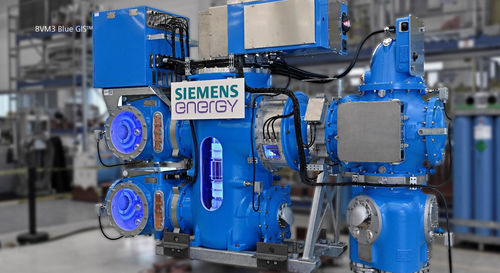

• 8VM3 / 8VM3-1 Blue GIS: equipo personalizable para 72,5 kV con diseño modular compacto; variantes optimizadas para uso en tierra y en mar; opciones con tecnología digital Sensgear™ integrada.
• 8VM1 Blue GIS: GIS de 72,5 kV diseñado para instalación en aerogeneradores; interruptor en vacío con aislamiento de aire limpio; optimizado para aplicaciones en turbinas.
• 8VN1 Blue GIS: primer GIS de 145 kV con interruptor en vacío e aislamiento con aire limpio; diseñado para una huella optimizada mediante tecnología LPIT.
• 8VN1 (instalaciones): ejemplo de despliegue a gran escala en subestaciones (ilustrativo de la variante 145 kV).
• Blue Gas-Insulated Busduct (Blue GIB): primer busduct del mundo que utiliza aislamiento con aire limpio para tensiones de hasta 420 kV; reduce significativamente el uso de gases fluorados respecto a soluciones convencionales.
• Otras tecnologías GIS consolidadas referenciadas: 8DN9 (tensiones de sistema hasta 245 kV en tierra / 300 kV offshore), 8DQ1 (tensiones nominales hasta 550 kV), 8DN8 (hasta 170 kV, compacto y flexible).

LPIT (Low Power Instrument Transformer)

• Transformador electrónico combinado de tensión y corriente que sustituye a los transformadores de instrumentación convencionales.
• Sensores redundantes: normalmente dos sensores de corriente y un sensor de tensión por bahía.
• Dispositivo multiuso para protección y medida; estandarizado según corrientes nominales.
• Instalación flexible dentro del GIS que permite aproximadamente un 30% de reducción de longitud de bahía y hasta ~1.500 kg de reducción de peso por bahía.

Integración digital
Noedra Node y las soluciones digitales de subestación relacionadas proporcionan adquisición de datos en tiempo real, análisis avanzados y automatización segura para un control holístico de la salud y el rendimiento de la subestación. La integración digital facilita la detección temprana de anomalías, reduce las averías forzadas y optimiza la planificación de mantenimiento.

Casos de éxito y despliegues

• Hornsea 3: gran parque eólico offshore desplegando el GIS Blue 8VM1 (ejemplo de instalaciones industriales sin SF6).
• Subestación Netze BW Burladingen: despliegue de equipos Blue con aire limpio a 145 kV combinado con tecnologías de digitalización.
• Proyecto de acero verde Feralpi Stahlwerke: instalación de equipos Blue de 110 kV sin gases fluorados para apoyar la descarbonización.
• Pedido de Fingrid (Finlandia): múltiples bahías de Blue GIS sustituyendo F‑gases por aire limpio en una instalación nacional relevante.

Especificaciones técnicas

• Medio de aislamiento: aire limpio (mezcla de nitrógeno y oxígeno) — sin SF6, GWP cero.
• Tecnología de conmutación: interruptores en vacío.
• Tensiones de servicio típicas por variante: 72,5 kV (8VM3 / 8VM1 / 8VM3-1), 145 kV (8VN1), 170 kV (8DN8), 245–300 kV (rangos 8DN9), hasta 420 kV (Blue Gas-Insulated Busduct), hasta 550 kV (variante 8DQ1).
• Beneficios LPIT: medición combinada V & I, redundancia, ~30% de reducción de longitud de bahía, ~1.500 kg de reducción de peso por bahía.
• Diseño: modular, compacto, adecuado para interior/exterior y para instalaciones offshore (variantes optimizadas para aerogeneradores).
• Opciones digitales: funciones Sensgear™ integradas (donde se especifique) y compatibilidad con Noedra Node para monitorización remota, análisis y mantenimiento basado en condición.
• Enfoque medioambiental / normas: diseñado para cumplir requisitos regulatorios sobre F‑gases en evolución y permitir despliegues de tecnología de conmutación con emisiones nulas.
