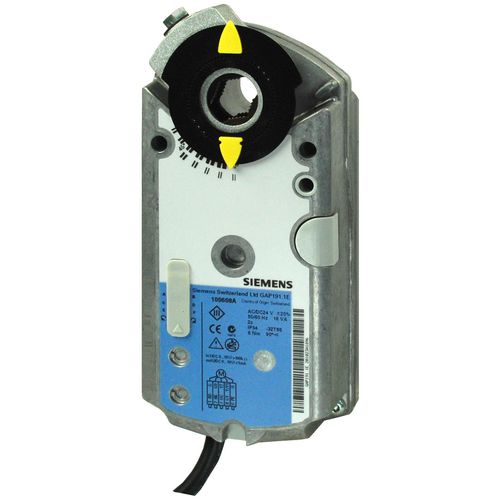

Actuador de compuerta electromecánico GAP191.1E

motorizadorotativo90°

Descripción del producto

• Actuador rotativo de alta velocidad para compuertas, recorrido 90°, par nominal 6 Nm y tiempo de posicionamiento 2 s
• Adaptador de eje auto‑centrante para eje Ø 6,4...20,5 mm / cuadrado 6,4...13 mm, longitud mínima de eje 20 mm
• Indicación de posición, tope mecánico ajustable y botón de desacoplamiento para manejo manual
• Carcasa de aluminio inyectado, cable de conexión de 0,9 m, grado de protección IP54; montaje en interior protegido de la intemperie

Identificación
Tipo / Código: GAP191.1E
Código de stock: BPZ:GAP191.1E
Garantía: 60 meses
GTIN: 7612914074867

Documentación (selección)

• Hoja técnica: Fast running actuators for air dampers GAP19..
• Certificado EN14175-6 HLBHA00200 - Damper
• Certificado EN14175-6 HLBHA00250 - Damper
• RCM Supplier's Declaration GAP…
• CE Declaration GAP...
• UKCA Declaration of Conformity GAP..
• Damper Actuator Laboratory (Declaraciones ambientales)
• EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
• Instrucciones de montaje: Rotary-type actuator GAP..1E, GNP..1E

Accesorios (selección)

• ASK75.3 — Accesorios de protección para actuadores rotativos/lineales contra polvo y salpicaduras
• ASC77.1E — Kit de montaje de tope final para actuadores de compuerta GCA, GBB, GIB, GMA y GEB
• ASC77.2E — Kit de doble tope final para actuadores de compuerta GCA, GBB, GIB, GMA y GEB

Características / especificaciones técnicas

• Par: 6 Nm
• Tamaño de compuerta: 1 m²
• Rotación angular: 90°
• Consumo: 30 VA, 22 W; Quiet power: 5 W
• Tiempo de posicionamiento: 2 s
• Longitud de cable: 0,9 m
• Señal de posicionamiento / control: DC 0(2)...10 V, 0(4)...20 mA
• Grado de protección: IP54
• Temperatura ambiente (funcionamiento): -32…50 °C
• Temperatura del medio: -32…50 °C
• Humedad ambiente (funcionamiento): 95 % r.h.
• Dimensiones (A x H x F): 81 x 192 x 63 mm
• Alimentación: 24 V CA/CC
• Fusible: 6 A
• Señal de retroalimentación de posición: DC 0…10 V
• Contactos auxiliares: 0
• Número de ciclos completos: 60000
• Tensión máxima de impulso: 800 V
• Tipo de acción: Type 1
• Grado de contaminación: 3
• Ubicación de montaje: interior, protegido de la intemperie
