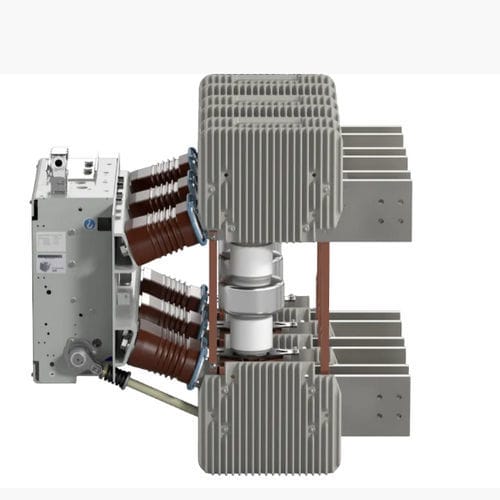

Disyuntor de vacío 3AK7 series

de corriente fuertede alta tensiónde tensión media

Los interruptores automáticos de vacío de la serie 3AK7 están disponibles en versiones de 7,2 a 17,5 kV. Los interruptores automáticos de vacío son muy compactos, con una distancia entre centros de polos de sólo 210 ó 280 mm, y son perfectamente adecuados para su uso en aparamenta de media tensión gracias a su gran resistencia mecánica y al poco espacio que ocupan. Las versiones de alta tensión y generador están disponibles con las mismas dimensiones y pueden utilizarse para aplicaciones de conmutación de generadores más pequeños de acuerdo con las especificaciones IEEE de hasta 50 kA, y también para aplicaciones de alta tensión. Los potentes interruptores automáticos de vacío 3AH3 fueron los primeros interruptores automáticos de vacío de 63 y 72 kA del mercado probados de acuerdo con la norma IEEE C37.013 para corrientes de carga de hasta 12.000 A y corrientes de cortocircuito de hasta 100 kA. Además de los diseños estándar, también podemos ofrecer versiones con separación de fases con unidades de conmutación independientes. La baja resistencia en la vía de corriente principal permite utilizar el interruptor automático de vacío 3AH3 con corrientes de servicio de hasta 6.300 A sin refrigeración forzada, o de hasta 8.000 A con refrigeración forzada. Estos interruptores automáticos de vacío modulares también pueden instalarse horizontalmente utilizando elementos de refrigeración especiales y son adecuados para el reequipamiento en sistemas existentes. Los disyuntores de vacío compactos de la serie 3AH4 están diseñados para soportar hasta 40,5 kV y pueden realizar hasta 120.000 secuencias de conmutación. Con un mantenimiento mínimo (engrase de los accionamientos después de 10.000 secuencias de conmutación y cambio de los tubos de vacío después de 30.000), estos disyuntores siguen siendo fiables durante toda su vida útil, a pesar de las duras exigencias mecánicas a las que se enfrentan.
