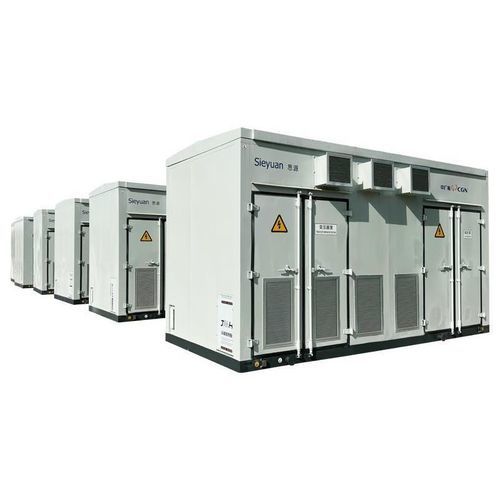

Subestación para rack para distribución eléctrica YB

para transformador de media tensiónprefabricadamodular

Descripción del producto
La serie YB de subestaciones prefabricadas de alta/baja tensión integra seccionadores de alta tensión, transformador de distribución, seccionadores de baja tensión, equipos de medición de energía, condensadores de compensación y equipos de protección/control en un módulo prefabricado y elevable tipo contenedor para redes de distribución eléctrica. Diseñada para frecuencia nominal de 50 Hz (60 Hz opcional) y apta para proyectos industriales, comerciales e infraestructuras.

Puntos clave / Etiquetas

• Rentable: diseño optimizado para reducir costes de instalación y ciclo de vida
• Rendimiento fiable: aislamiento y capacidad en altura probados, protección IP configurable
• Soporte posventa: equipos de servicio regionales, stock de repuestos y respuesta rápida

Características

• Prefabricación modular: unidades tipo contenedor ensambladas en fábrica para entrega rápida e instalación simplificada en obra
• Diseño integrado: seccionadores HT, transformador, seccionadores BT, medición y condensadores en un solo recinto con configuraciones personalizables
• Diseño térmico y de flujo optimizado: reducción de la elevación de temperatura, cumplimiento de las normas nacionales de temperatura y requisitos de «cinco prevenciones»
• Rendimiento y gestión de calidad probados: ensayos de aislamiento y a 4500 m de altitud superados; gestión de producción MES y seguimiento PLM
• Mantenibilidad: diseñado para facilitar inspección y mantenimiento; equipos locales a tiempo completo para asegurar respuesta remota en 1 hora y llegada al sitio en 4 horas

Especificaciones técnicas

• Frecuencia nominal: 50 Hz (opción 60 Hz)
• Nivel de alta tensión: hasta 35 kV (personalizable)
• Nivel de baja tensión: 400 V trifásico estándar (configurable)
• Transformador: opciones en aceite o tipo seco; potencias configurables según proyecto (consultar fábrica)
• Grado de protección: IP54 estándar, IP55 o superior bajo pedido
• Altitud: probado hasta 4500 m; posibilidad de ajuste para altitudes superiores
• Normas: diseñado para cumplir las normas IEC/GB y locales aplicables
• Instalación: módulo containerizable elevable; dimensiones y accesorios configurables
