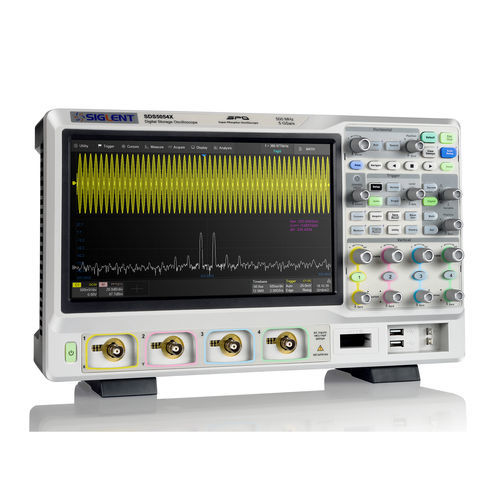

Osciloscopio digital SDS5000X Series

analógicode señal mixtade sobremesa

Los osciloscopios de almacenamiento digital de la serie SDS5000X de SIGLENT están disponibles en anchos de banda de 1 GHz, 500 MHz y 350 MHz, tienen una frecuencia de muestreo máxima de 5 GSa/s, una longitud de registro máxima de 250 Mpts/ch y muestran hasta 4 canales analógicos + 16 canales digitales con capacidad de análisis de señal mixta. La serie SDS5000X emplea la tecnología SPO de Siglent con una velocidad máxima de captura de forma de onda de hasta 110.000 wfm/s (modo normal, hasta 500.000 wfm/s en modo Secuencia), función de visualización de gradación de intensidad de 256 niveles más un modo de visualización de temperatura de color. También emplea un innovador sistema de disparo digital de alta sensibilidad y bajo jitter. El sistema de disparo admite múltiples y potentes modos de disparo, incluido el disparo por bus serie. El registro histórico de formas de onda, la adquisición de secuencias y las funciones de búsqueda y navegación permiten capturar, almacenar y analizar amplios registros de formas de onda. El SDS5000X también incluye una impresionante gama de funciones matemáticas y de medida, opciones para un generador de formas de onda arbitrarias de 25 MHz y decodificación serie. La gran pantalla táctil capacitiva de 10,1'' admite gestos multitáctiles y, gracias a su diseño de un solo botón para las funciones más utilizadas, mejora enormemente la eficiencia operativa del SDS5000X. También admite ratón y teclado externo.
