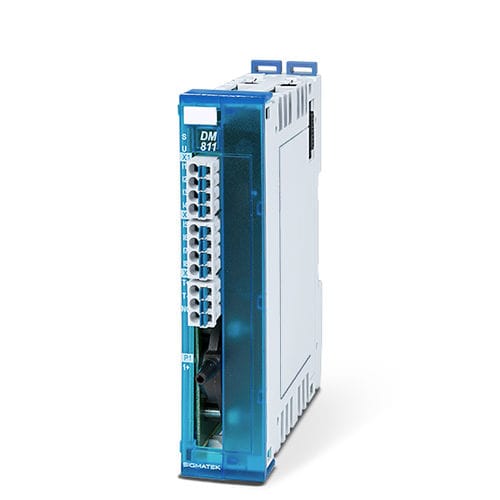

Módulo de entrada analógico DM 811

digitalde temperaturade presión absoluta

Entrada de presión absoluta Entrada de temperatura PT100 8 entradas digitales (+24 V CC/3,7 mA/0,5 ms) Para el sistema S-DIAS se dispone de macros EPLAN para una integración sencilla en el armario eléctrico. Entradas digitales Tipo estándar Número - 8 Tensión de entrada - +24 V CC (+18-30 V CC) Corriente de entrada - 3.7 mA a +24 V Retardo de entrada - normalmente 0,5 ms Entradas analógicas Tipo temperatura Número - 1 Resolución - 0.1 °C Tipos de sensores - PT100 Rango de medición - 0 ... 300 °C o 100,0 - 212,1 Ω Precisión de medición - ±0,5 % del valor máximo de medición Tiempo de conversión por canal - 1 ms Monitor de rotura de cable - Sí Filtro de hardware - normalmente 1 kHz, paso bajo de 3er orden Filtro de software configurable Sensor de presión Número - 1 Tipo de sensor de presión - presión absoluta Rango de medición - 0-1600 mbar Valor de medición - 0-16000 Resolución - 12 bits Tiempo de conversión para todos los canales - 1 ms Filtro de hardware - normalmente 1 kHz, paso bajo de 3er orden Filtro de software configurable Precisión de medición ±0,25 % del valor final de la escala, es decir, ±4,0 mbar para 25 °C de temperatura ambiente con compensación y comparación de ganancia; ±1,00 % del valor final de la escala, es decir, ±16,0 mbar para 0-50 °C de temperatura ambiente sin compensación ni comparación de ganancia
