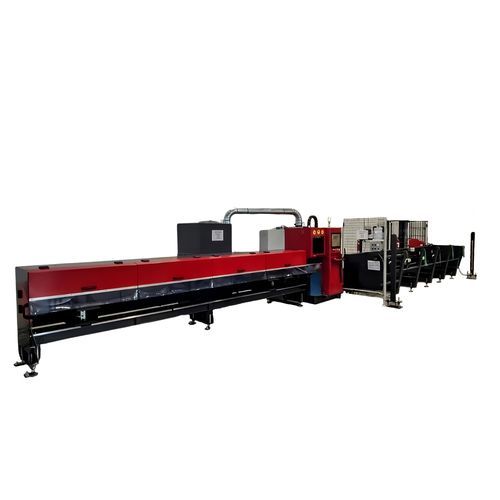

Máquina de corte y grabado láser 3D LTS3 Bevel

láser de fibrapara metalde perfiles

Resumen
La LTS3 Bevel es una máquina de corte láser para tubos con fuente de fibra de 3 kW y cabeza orientable 3D para la realización de biselados, cortes inclinados y mecanizados tridimensionales en tubos y perfiles metálicos. Está diseñada para integración industrial con opciones de carga/descarga automática y nesting para optimizar el material.

Características clave

• Fuente láser fibra 3 kW con cabeza biselada 3D (Bevel)
• Corte inclinado y generación de chaflanes para preparación de soldadura
• Control interpolado de ejes para operaciones 3D complejas
• Software 3D con importación STEP y nesting automático
• Sistemas integrables de carga y descarga en línea (cargadores por haz/cadenas, descargadores multi-longitud)
• Precisión y repetibilidad en cortes angulados
• Configuración para funcionamiento industrial continuo

Aplicaciones
Biselados y preparaciones de soldadura en tubos estructurales, producción de geometrías tridimensionales en tubos y perfiles, integración en líneas de producción automatizadas que requieran nesting y optimización de material.

Continuidad operativa y disponibilidad
El sistema está concebido para continuidad de producción industrial con opciones de disponibilidad extendida (24/7) y para integrarse en flujos automatizados que mantengan un alto rendimiento.

Extras e integración

• Cargadores automáticos: por haz, cadenas o banda; alimentación multi-longitud
• Descargadores: correderas, rodillos, configuraciones multi-longitud
• Extractor de humos y sistemas de filtración
• Chiller para control de temperatura de la fuente y la cabeza
• Suministro de aire comprimido (p. ej. 15 bar) y gases de proceso
• Controlador CNC EtherCAT, accionamientos Inovance y cuadros eléctricos
• Sensor de detección de cordón de soldadura, boquillas intercambiables y repuestos para cabeza Bevel

Características técnicas

• Marca: Simec
• Modelo: LTS3 Bevel
• Fuente láser: Fibra 3 kW
• Cabezal: Bevel 3D (cabezal orientable para biselados)
• Espesores cortables: aprox. 1 - 6 [mm]
• Longitud de trabajo: aprox. 1.5 - 6.1 [m] (configurable)
• Descarte máximo: 100 [mm]
• Gases de proceso: Aire - N₂ - O₂ (según material y espesor)
• Software: importación STEP y nesting automático
• Control de ejes: interpolación para operaciones 3D
• Automatización: carga/descarga integrables y nesting automático
• Opciones: extractor de humos, chiller, sensor de cordón, controlador CNC EtherCAT, accionamientos Inovance
