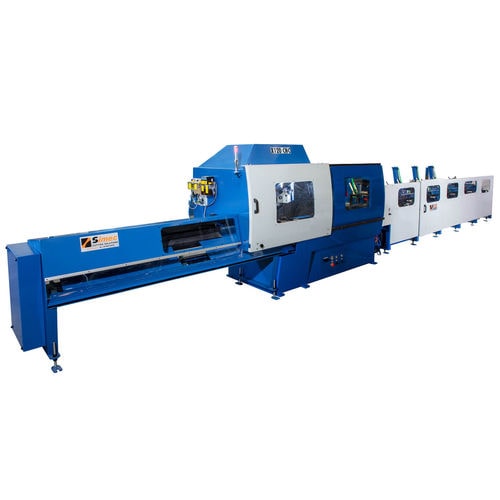

Cortadora de discos hidráulica X120CNC

eléctricapara metales

Resumen
La X120CNC es una sierra circular automática para el corte preciso de tubos y barras (perfiles redondos, cuadrados, rectangulares y macizos). Incorpora un cabezal giratorio orientable verticalmente hasta ±60° para cortes inclinados y una mordaza con tornillo de recirculación de bolas para sujeción repetible. El sistema de descarga gestiona piezas de 15 a 3000 mm y puede ampliarse mediante cinta dedicada. La optimización de corte se realiza con el software LogiBarre y la máquina se controla mediante avance CNC con interfaz Siemens.

Principales características

• Cabezal giratorio para corte angular hasta ±60° que permite cortes a grados y sin grados
• Unidad de sierra circular automática para tubos y barras (redondos, cuadrados, rectangulares, macizos)
• Sujeción del material con mordaza y tornillo de bolas para posicionamiento repetible
• Sistema de descarga para piezas de 15 a 3000 mm (expandible mediante cinta dedicada)
• Optimización de corte mediante el software LogiBarre
• Avance CNC para cortes precisos y repetibles; interfaz operadora Siemens
• Precisión de corte: ±0,1 mm (cortes rectos); ±0,3 mm (cortes angulados)

Aplicaciones y compatibilidad

• Compatible con tubos redondos, tubos cuadrados, perfiles rectangulares y barras macizas
• Diseñada para producción flexible que requiere cortes angulados y perfiles complejos en sectores como automoción, hidráulica, construcción y metalurgia

Opciones y equipos adicionales

• Cargador automático de tubos (cargador de haces) y varias configuraciones de cargador (cintas / rodillos / pinza)
• Descargador automático / descargador múltiple para clasificar piezas cortadas
• Carro de alimentación para gestión de virutas y manipulación
• Panel operario móvil y soluciones de carga/descarga personalizables a pedido
• Unidad hidráulica, motores brushless, vallas de seguridad y fotocélulas; salidas de descarga programables

Notas
La X120CNC es configurable según tipo de material, longitudes requeridas y nivel de automatización; Simec ofrece personalización e integración para adaptar la máquina a los ciclos de producción del cliente.

Especificaciones técnicas

• Diámetro mecanizable: 12 - 100 mm (opción Ø120 mm)
• Tubos redondos: hasta Ø100 mm (opción Ø120 mm)
• Secciones cuadradas: hasta 100 x 100 mm
• Perfiles rectangulares: hasta 120 x 100 mm
• Barras macizas: hasta Ø40 mm
• Longitud de corte: 30 - 3000 mm
• Longitud mecanizable: 3 - 12 m
• Tiempo de corte: 1,5 - 9 s según operación
• Precisión de corte: ±0,1 mm (recto), ±0,3 mm (angulado)
• Carrera de la mordaza de entrada (estándar): 2 000 mm
• Potencia motor de la hoja: 5,5 kW
• Velocidad mordaza / avance: 30 - 200 min⁻¹
• Vida útil de la hoja: hasta 100 000 cortes (orientativo)
• Capacidad de carga de cinta (opcional): hasta 3 000 kg
• Longitud estándar de barra en cintas: 6 m (opcional 1,5–12 m)
• Longitud mínima de rechazo (programable): 10 mm
• Altura de mesa de corte: 1 050 mm
