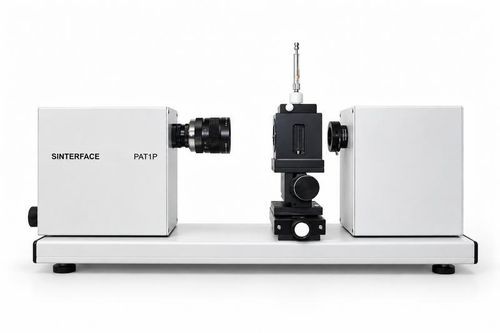

Tensiómetro óptico PAT-1P

para líquidopara la medida de tensión superficial e interfacialpara la medición dinámica de la tensión superficial e interfacial

Resumen
El PAT-1P es un tensiómetro de análisis de perfil compacto para mediciones precisas de tensión superficial e interfacial y ángulo de contacto. Alimentado por USB y operado manualmente, es adecuado para la caracterización de líquidos e interfaces en laboratorio.

Capacidades

• Medición de tensión superficial e interfacial (gota colgante, análisis de burbuja flotante)
• Ángulo de contacto y energía superficial (gota sessile con análisis de contorno óptico)
• Control manual del equipo con posicionamiento x/y/z y formación manual de gotas/burbujas
• Baja ocupación de espacio en laboratorio; funcionamiento vía USB sin fuente externa
• Software integrado con adquisición de imágenes en tiempo real, ajuste automático de perfiles y evaluación de propiedades

Principio de medida
El equipo analiza perfiles de gotas colgantes y sessile y de burbujas flotantes/captivas mediante detección de contorno y ajuste de Young–Laplace para resultados precisos y reproducibles.

Aspectos destacados

• Rango de tensión superficial/interfacial: 10–2000 mN/m
• Rango de ángulo de contacto: 5°–175° (precisión ±0,3°)
• Cámara CMOS industrial hasta 25 imágenes/s (1280 × 960 px)
• Distor­sión óptica < 0,05%
• Interfaz USB y alimentación por USB

Análisis y software

• Adquisición automática de imágenes y ajuste Young–Laplace
• Cálculo en tiempo real de tensiones superficiales e interfaciales
• Análisis de ángulo de contacto y evaluación de energía superficial
• Análisis de relajación transitoria y análisis de Fourier de medidas de relajación
• Enfoque semi‑automático; compatible con Windows 7–11; actualizaciones de software gratuitas durante un año

Módulos y accesorios opcionales

• Módulo de dosificación automática (control automático del volumen y área de la gota)
• Módulo de ángulo de contacto (especializado para gota sessile y energía superficial)
• Capilares de precisión para distintos líquidos y aplicaciones
Jeringas de vidrio para generación manual precisa de gotas y burbujas
• Funda termostatada para baño de circulación externo (opcional)

Aplicaciones
Docencia, investigación académica y fundamental, ciencia de materiales, estudios de química de superficies, control de calidad rutinario y flujos de trabajo de laboratorio que requieren caracterización reproducible de interfaces.

Especificaciones técnicas

• Modelo: PAT-1P
• Métodos de medida: ajuste Young–Laplace; gotas pendientes y sessile; análisis de burbujas flotantes y captivas
• Rango tensión superficial/interfacial: 10–2000 mN/m
• Rango ángulo de contacto: 5°–175°; precisión ±0,3°
• Cámara: CMOS industrial, 1280 × 960 px, hasta 25 fps
• Óptica: objetivos fijos manuales; distorsión óptica < 0,05%
• Dosificación: formación manual de gotas/burbujas; módulo de dosificación automático opcional
• Hardware: plataforma compacta con ejes x/y/z manuales; jeringa manual; iluminación LED con intensidad ajustable
• Datos físicos: dimensiones 400 × 200 × 200 mm; peso 3 kg
• Alimentación: alimentado por bus USB (no requiere fuente de alimentación externa)
• Interfaz: USB
• Software y control: adquisición y ajuste automatizados; cálculos en tiempo real; análisis de ángulo de contacto; compatibilidad Windows 7–11; actualizaciones gratuitas por un año
• Accesorios disponibles: capilares adicionales bajo pedido; módulo de dosificación automática; módulo de ángulo de contacto; jeringas de precisión y de vidrio
