Silenciador para cilindro neumático SEB series

de airepara aire comprimidopara automatismo

Descripción del modelo

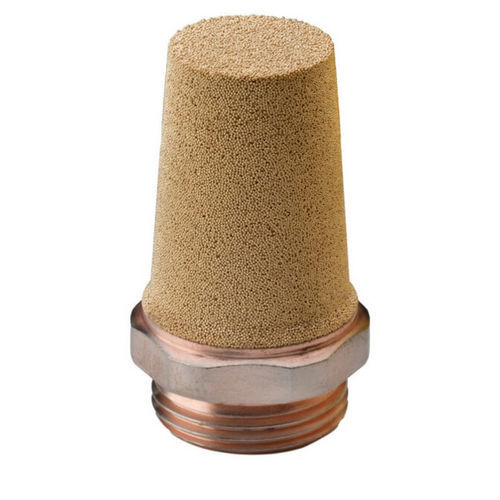

Silenicador SEB en bronce sinterizado, cuerpo cónico montado sobre base hexagonal en acero chapado en cobre, fabricado por Sinterfiltri.

Características principales

• Composición del elemento filtrante: 89% Cobre, 11% Estaño (bronce esférico sinterizado)
• Umbral de filtración: de 5 µ a 120 µ
• Tolerancias de fabricación: ± 3%
• Base: Hexagonal
• Material de conexión: Acero chapado en cobre
• Rosca: GAS-BSP ref. UNI EN ISO 228-1:2003 (los artículos con códigos M tienen rosca métrica)

Tabla de dimensiones (unidades en mm)
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

Niveles de ruido (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Niveles de ruido (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Descripción
Los filtros silenciadores SEB de Sinterfiltri están fabricados en una aleación de bronce esférico sinterizado (89% Cobre, 11% Estaño). Su estructura porosa permite filtrar gases y fluidos, mientras que la geometría cónica reduce el ruido y las vibraciones generadas por el flujo. Las dimensiones están en milímetros; las tolerancias de medida se refieren a EN-22768 / ISO-2768-c (medida ch +0 / -0.10 mm).

Aplicaciones

• Automatización industrial con aire comprimido
• Sistemas de vacío
• Aplicaciones especiales bajo pedido
• Salidas de aire, válvulas y cilindros neumáticos
• Otras aplicaciones bajo solicitud

Especificaciones técnicas

• Serie / Modelo: SEB
• Material (elemento filtrante): bronce esférico sinterizado (89% Cobre, 11% Estaño)
• Umbral de filtración: 5 µ – 120 µ
• Tolerancias de fabricación: ± 3%
• Base: Hexagonal
• Material de conexión: Acero chapado en cobre
• Rosca estándar: GAS-BSP ref. UNI EN ISO 228-1:2003 (los artículos codificados M tienen rosca métrica)
• Tabla de dimensiones incluida arriba
• Niveles de ruido especificados a 6 BAR y 4 BAR por cada tamaño
• Fabricado en Italia (planta de Turín)
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
