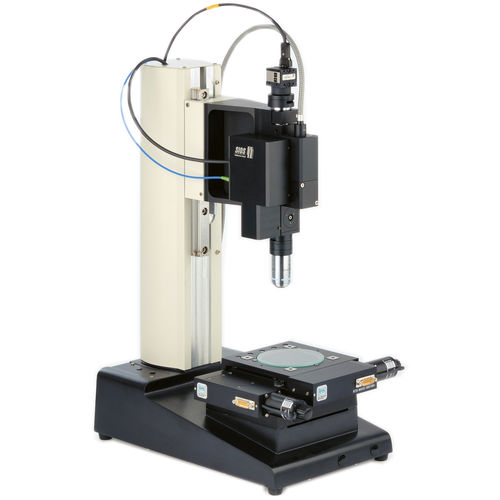

Analizador de vibraciones láser NA

de alta precisiónFFTsin contacto

Sistema vibrómetro para microestructuras y MEMS - medición de vibraciones de alta precisión y sin contacto en microobjetos - fácil ajuste y manejo - amplias opciones de disparo - Mesa X-Y 50 mm x 50 mm, otras opciones bajo pedido - Objetivo del microscopio 10x, 20x, 50x - Diámetro del punto 2 µm - 10 µm, (dependiendo del objetivo) - Posibilidad de uso OEM de la unidad de vibrómetro - interfaces abiertas para software OEM en Windows y Linux - Software FFT para análisis espectral El Nano Vibration Analyzer NA es una combinación de un vibrómetro acoplado a fibra de la serie LSV 120 NG con un microscopio de ingeniería. El sistema es idóneo para medir el comportamiento dinámico y la deflexión estática de microestructuras, MEMS y voladizos. Dependiendo del objetivo utilizado, puede alcanzarse un tamaño de punto de medición inferior a 2 µm. El objeto medido puede posicionarse y escanearse en un amplio rango utilizando una platina X-Y y puede observarse a través de una cámara. El objetivo del microscopio es intercambiable y define tanto el rango visible como el diámetro del punto láser. La resolución de desplazamiento alcanzable del vibrómetro interferométrico láser se sitúa en el rango de los picómetros, y pueden analizarse frecuencias de vibración de hasta 5 MHz. Se ofrece un software especialmente desarrollado para la adquisición y visualización de los datos de medición. Además del análisis de frecuencias de la vibración y el registro de mediciones activadas, este software permite controlar la mesa X-Y y un generador de frecuencias externo. Las secuencias de medición más extensas pueden automatizarse mediante scripts.
