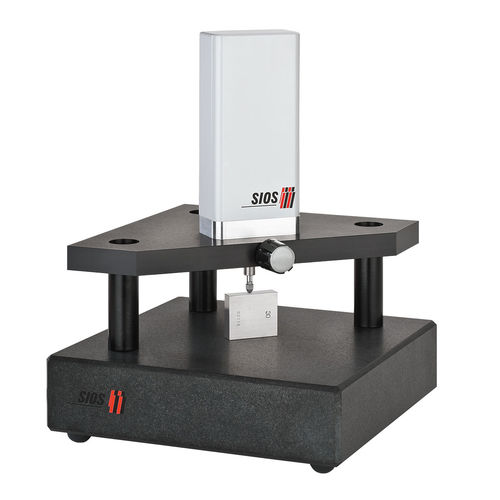

Aparato de medición de espesor LM series

de longitudópticoláser

Sonda de alta linealidad acoplada a fibra para medición táctil de espesor y calibración de alta precisión - sonda de precisión interferométrica láser para mediciones táctiles de longitud/espesor - linealidad ≤ ±2 nm - fuerza de medición fija ajustable 0,5 ... 1,5 N - alta linealidad en todo el rango de medición - fuerza de medición de la sonda constante en todo el rango de medición - interfaces abiertas para software OEM bajo Windows y Linux Las sondas interferométricas láser de la serie LM son codificadores lineales de precisión. Con estas sondas es posible realizar mediciones táctiles en un rango de medición de 20 ó 50 mm con precisiones nanométricas. Los medidores de longitud altamente lineales son compatibles con los sistemas de medición convencionales gracias a su tamaño y al diámetro del eje de sujeción de Ø 8 mm h6. El interferómetro láser integrado convierte el movimiento de medición de los husillos de medición accionados por motor en una señal de interferencia. Esta señal óptica de medición se transmite por fibra óptica a la unidad optoelectrónica de alimentación y evaluación y se emite como valor de longitud. La pluma del palpador y el interferómetro integrado se ajustan entre sí teniendo en cuenta la minimización de los errores de abbe y de alineación. El láser HeNe estable, cuya luz se alimenta al interferómetro láser a través de fibras ópticas, y la corrección de las influencias ambientales sobre la longitud de onda del láser son la base de la elevada precisión de medición. El manejo y la visualización se realizan a través de una pantalla independiente o mediante un PC con el software adecuado.
