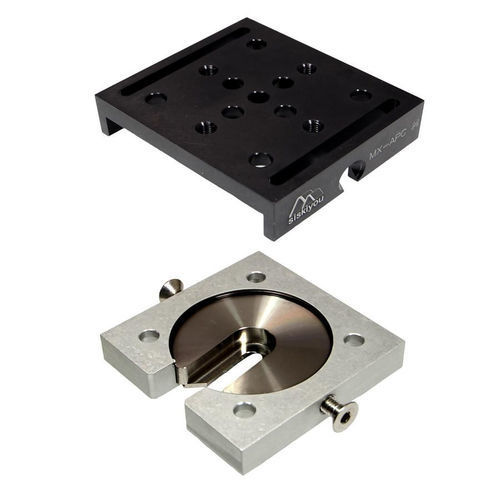

Placa de montaje MX-APC

Las placas adaptadoras de la serie MX-AP están diseñadas específicamente para acelerar el montaje y desmontaje engorroso de las etapas de traducción apiladas en una configuración XY. Con la serie MX-AP, ya no es necesario desmontar las etapas apiladas para acceder a los tornillos de montaje de la etapa inferior. La etapa XY se monta en la placa superior de la serie MX-AP con cuatro tornillos de cabeza cilíndrica y la placa superior de la serie MX-AP se sujeta a su placa base con dos tornillos Allen de cabeza plana. Las placas adaptadoras de la serie MX-AP vienen en dos estilos. La placa superior MX-APC tiene nueve agujeros de paso para tornillos de cabeza cilíndrica 1/4-20 (M6) y cuatro agujeros roscados 1/4-20 (M6). La placa superior MX-APT tiene nueve agujeros roscados 1/4-20 (M6). La placa base está equipada con un pivote de sujeción único que permite un montaje seguro con un solo tornillo en cualquier lugar de una mesa experimental.

Características del producto

• Mecanismo de bloqueo sólido
• Diseño de montaje flexible
• Versiones compatibles con vacío disponibles bajo pedido

Características / especificaciones técnicas

• Tipo de producto: Placa adaptadora para etapas de traducción
• Configuración: Diseñada para etapas apiladas XY
• Montaje de la placa superior: Cuatro tornillos de cabeza cilíndrica
• Fijación de la placa superior a la placa base: Dos tornillos Allen de cabeza plana
• Placa superior MX-APC: Nueve agujeros de paso para tornillos de cabeza cilíndrica 1/4-20 (M6), cuatro agujeros roscados 1/4-20 (M6)
• Placa superior MX-APT: Nueve agujeros roscados 1/4-20 (M6)
• Placa base: Pivote de sujeción único para montaje con un solo tornillo
• Compatibilidad con vacío: Disponible bajo pedido
