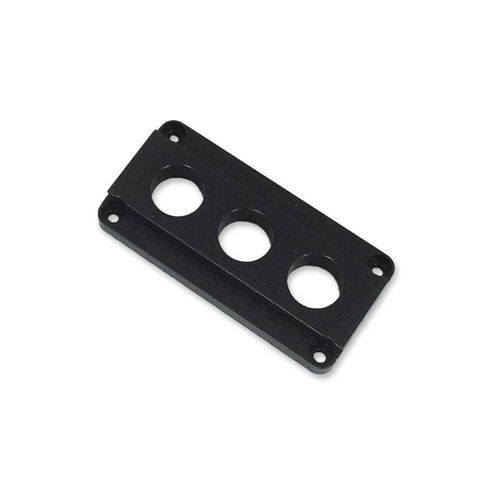

Placa de montaje 2A-45D

El 2A-45D es un soporte de amplificador diseñado para instalar un amplificador de estilo Axon 2A en la abrazadera MXC-45D de Siskiyou. El diseño único del MXC-45D permite un reemplazo repetible de electrodos utilizando una abrazadera giratoria simple pero precisa. Su abrazadera superior es compatible con las cabezas Axon CV200B, CV-7A y HEKA EPC-10. Tenga en cuenta que la función de montaje de cola de milano debe pedirse a HEKA. La parte giratoria está diseñada para que la sonda o pipeta gire hacia arriba y se aleje del experimento en un ángulo de 45° a través de un movimiento completo de 180°. El tope repetible vuelve a su ubicación con precisión a escala micrométrica, y la orientación del tope se puede cambiar fácilmente aflojando un solo tornillo de cabeza cilíndrica 1/4-20.

Documentos

• Hoja de especificaciones: Disponible para descargar.
• Modelo 3D: Archivo STEP disponible para descargar.

Especificaciones técnicas / Características

• Tipo de producto: Soporte de amplificador para amplificador de estilo Axon 2A
• Abrazadera compatible: Siskiyou MXC-45D
• Cabezas compatibles: Axon CV200B, CV-7A, HEKA EPC-10
• Rotación: Ángulo de 45°, movimiento completo de 180°
• Tope repetible: Precisión a escala micrométrica
• Orientación del tope: Ajustable aflojando un solo tornillo de cabeza cilíndrica 1/4-20
• Montaje de cola de milano: Debe pedirse a HEKA
• SKU: 15500000E
