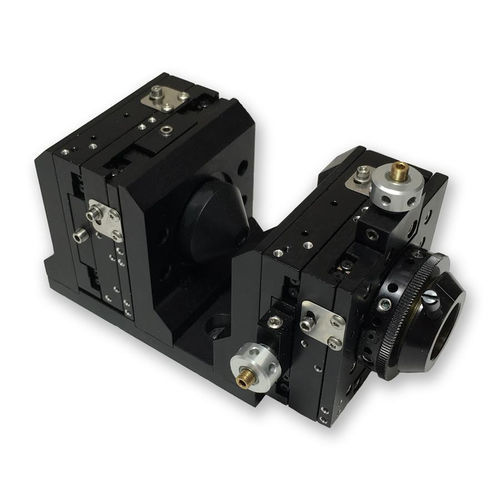

Acoplador de fibra óptica SM-CFTx

compactomonomodal

El SM-CFTx es un acoplador de fibra monomodo compacto diseñado para ser compatible con los mandriles de fibra conectados CFC. Utiliza posicionadores ópticos multieje de la serie OTX.5 resistentes a las vibraciones, capaces de soportar un golpe de 3G sin movimiento, asegurando estabilidad en entornos exigentes. El dispositivo cuenta con tornillos de ajuste hexagonales de 100 TPI para una traducción submicrónica precisa, y un botón de eje Y único con un diseño de tornillo de captura para evitar el desplazamiento por sobrecarga. Se incluyen bloqueos de eje no influyentes para una mayor estabilidad después de la alineación. El SM-CFTx está equipado con una lente de acoplamiento asférica para un rendimiento limitado por difracción, ajuste de enfoque no rotativo y construcción de rodillos cruzados para una mayor durabilidad.

Características del producto

• Tornillos de ajuste de 100 pasos
• Compatible con los mandriles de la serie CFC
• Lente de acoplamiento asférica para un rendimiento limitado por difracción
• Bloqueos de eje
• Ajuste de enfoque no rotativo
• Construcción de rodillos cruzados

Especificaciones de rendimiento

• Desplazamiento:
  • Ejes X e Y: 0,125 pulgadas (3 mm)
  • Eje Z: 0,250 pulgadas (6 mm)
• Movimiento controlable mínimo:
  • Ejes X, Y y Z: submicrónico (basado en 1° de rotación del tornillo de ajuste)

Especificaciones técnicas

• Tipo de producto: Acoplador de fibra monomodo
• Compatible con: Mandriles de fibra conectados CFC
• Tornillos de ajuste: 100 TPI hexagonales
• Bloqueos de eje: Sí
• Ajuste de enfoque: No rotativo
• Construcción: Rodillos cruzados
• Rango de desplazamiento: X/Y: 0,125 pulgadas (3 mm), Z: 0,250 pulgadas (6 mm)
• Movimiento controlable mínimo: Submicrónico
• Resistencia a vibraciones: Soporta un golpe de 3G
