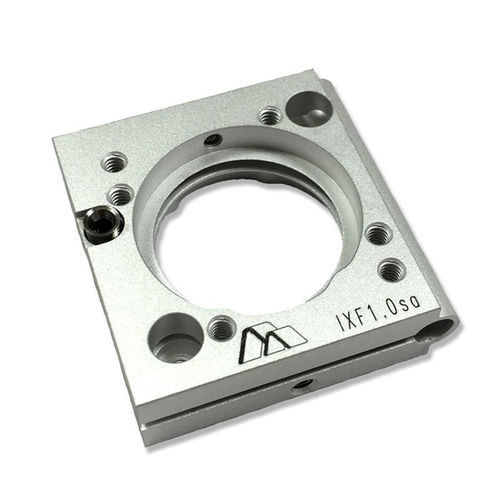

Fijación de pared IXFs

Esta serie de monturas ópticas OEM de eje único de Siskiyou Corporation ofrece una estabilidad excepcional a un precio bajo. Las monturas de la serie IXFs logran este rendimiento a través de una construcción monolítica de flexión, donde toda la montura, incluidas las placas y los resortes, está fabricada a partir de una sola pieza de metal. Esta configuración única mejora la transferencia de calor a través de la montura en comparación con la construcción cinemática tradicional, lo que resulta en una estabilidad de puntería significativamente mejor en presencia de cambios de temperatura. Limitar la montura a un solo eje de ajuste simplifica su construcción y reduce el costo.

Las monturas de eje único IXFs están disponibles para ópticas en el rango de diámetro de 0,50" a 2,0" (12,7 mm a 50,8 mm). Se ofrecen múltiples configuraciones de montaje, incluyendo la colocación en mamparo con opciones de ajuste frontal o trasero (a través del mamparo), lo que hace que las monturas sean particularmente útiles para aplicaciones con espacio limitado. Las monturas IXFs también son compatibles con el Clip Óptico IXFc de Siskiyou, que permite retener los componentes sin distorsión mecánica.

Las monturas de la serie IXFs de eje único están disponibles en versiones de acero y aluminio. La construcción de acero proporciona una estabilidad mecánica y térmica superior, mientras que el aluminio ofrece menor peso y compatibilidad con el vacío. El uso de la montura en aplicaciones de vacío se mejora aún más con la construcción monolítica, que elimina los agujeros ciegos u otros lugares donde los gases o volátiles pueden quedar atrapados, eliminando así el potencial de desgasificación.

Características del producto

• Tornillos de ajuste bloqueables 100TPI
• Construcción de una sola pieza
• Versiones compatibles con UV y vacío disponibles

Especificaciones técnicas / Características

• Ubicación de ajuste: Ajuste frontal o superior
• Opciones de material: Aluminio o acero inoxidable
• Opciones de tamaño de óptica: 0,50in, 0,75in, 1,0in, 2,0in, Plataforma, Plataforma grande
• Compatible con el Clip Óptico IXFc de Siskiyou
• Disponible para el rango de diámetro de ópticas: 0,50" a 2,0" (12,7 mm a 50,8 mm)
• Construcción monolítica de flexión para una estabilidad mejorada
• Adecuado para aplicaciones de vacío (sin agujeros ciegos)
