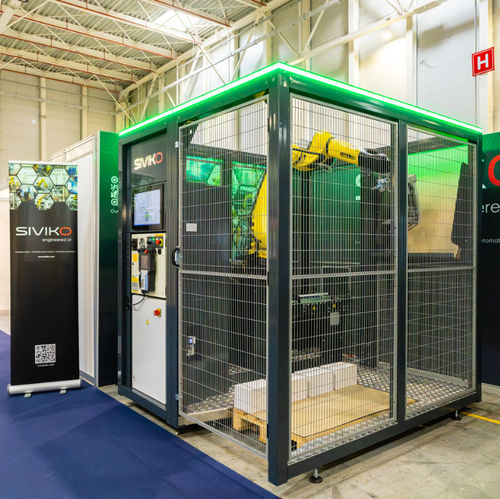

Paletizador robotizado RoboMOD Palletizer

automáticoarticuladomodular

Visión general
El Siviko RoboMOD Palletizer es una celda robotizada de paletizado modular disponible en tamaños S, M, L y XL. Diseñada para tareas industriales de paletizado, admite diversas herramientas de agarre, puesta en marcha rápida e integración con sistemas informáticos de planta.

Diseño modular y puesta en marcha
La celda está formada por módulos mecánicos y eléctricos con conectores rápidos para un montaje y transporte ágiles. El software y el diseño modular permiten al cliente realizar la puesta en marcha en sus instalaciones tras una breve iniciación.

Software Siviko Easy Pallet

• Creación intuitiva de diseños de palet sin programación
• Entradas del usuario: dimensiones, peso y orientación del producto
• Entradas del usuario: tamaño de la palet
• Configuraciones para filas pares e impares
• Definición del número de objetos por fila y número de filas
• Incluye HMI industrial de 21" y PC industrial

Software industrial y datos
Basado en Ignition (SCADA/MES industrial). Facilita la extracción y transferencia de datos de producción (OEE, SCADA, MES, ERP). La arquitectura abierta permite integración sencilla, costes de integración reducidos, propiedad total de los datos y seguridad moderna (TLS 1.3 compatible).

Tipos de celda Siviko RoboMOD Palletizer

• RoboMOD Palletizer S
  • Robot: FANUC serie M10
  • Carga útil máx.: 9 kg (solo ventosa)
  • Ciclo máx.: 13 uds/min (pick simple, ventosa)
  • Agarre: ventosa únicamente
  • Tamaño aprox.: 2300 x 2600 x 2300 mm (L x A x H)
  • Configuración base: robot FANUC, cinta de entrada simple, ventosa, vallas de protección, 1 posición de palet, toma/colocación de hoja deslizante, Siviko Easy Pallet, HMI
  • Precio habitual desde: 65 000 EUR; Promoción: 59 000 EUR
• RoboMOD Palletizer M
  • Robot: FANUC serie M20
  • Carga útil máx.: 17–20 kg (agarre caja/bolsa neumático o ventosa)
  • Ciclo máx.: 9–13 uds/min (pick simple)
  • Compatible con todos los tipos de pinzas; multipick posible (doble/triple ventosa)
  • Tamaño aprox.: 2500 x 2800 x 2300 mm (L x A x H)
  • Precio habitual desde: 72 000 EUR; Promoción: 67 000 EUR
• RoboMOD Palletizer L
  • Robot: FANUC serie M710
  • Carga útil máx.: 40 kg (ventosa, agarre caja o bolsa neumático)
  • Ciclo máx.: 9–13 uds/min (pick simple)
  • Compatible con todos los tipos de pinzas; multipick con multi-suction posible
  • Tamaño aprox.: 3200 x 3500 x 2300 mm (L x A x H)
  • Precio habitual desde: 92 000 EUR; Promoción: 89 000 EUR
• RoboMOD Palletizer XL
  • Robots: FANUC R2000 o FANUC M-410
  • Carga útil máx.: 150 kg (ventosa, agarre caja o bolsa neumático)
  • Ciclo máx.: 9–13 uds/min (pick simple)
  • Compatible con todos los tipos de pinzas; opciones de multipick disponibles
  • Tamaño aprox.: 3500 x 3500 x 2300 mm (L x A x H)
  • Precio desde: 104 500 EUR

Módulos y opciones

• Segundo puesto de palet para ampliar autonomía; el robot sigue en el segundo palet al llenarse el primero
• Barreras luminosas internas — disponibles sólo con segundo puesto para permitir el cambio de palet durante el funcionamiento
• Barrera luminosa de salida — sustituye la puerta para acelerar cambios de palet en ciclos muy rápidos
• Dos cintas de entrada (trasera) — sirven dos líneas desde la parte trasera
• Dos cintas de entrada (laterales) — sirven dos líneas simultáneamente si el agarre es compatible
• Recogida automática de palets (simple/doble) — transfiere palets llenos a un transportador externo o enfardadora; utiliza barrera luminosa en salida
• Módulo de toma/puesta de palets vacíos — buffer para 13 palets vacíos con horquillas/sensor; disponible para L y XL

Tipos de pinzas Siviko

• Pinza de vacío: gestiona muchos tipos de productos; limitaciones con tapas abiertas o muy flexibles; dimensiones y capacidad personalizables
• PBXG pinza para cajas Siviko: mecánica con actuadores neumáticos, eleva desde abajo para manipulación segura de cajas/bandejas; carga hasta 17 kg (personalizable); dim. máx. aprox. 570 x 220 x 320 mm; mín. aprox. 280 x 150 x 200 mm
• PBG pinza para sacos Siviko: presión neumática superior para sacos/bolsas; carga hasta 50 kg (personalizable); dim. máx. aprox. 800 x 550 x 150 mm; mín. aprox. 350 x 250 x 80 mm
• Pinzas a medida: diseñadas para productos no estándar

Características principales

• Diseño modular para transporte, montaje y personalización
• Robots FANUC industriales para alcance, velocidad y capacidad
• Herramientas neumáticas y de vacío versátiles; opciones de hoja deslizante y toma de palet
• Protección pasiva con barreras luminosas opcionales para aumentar la productividad
• Siviko Easy Pallet + HMI de alto rendimiento para operación simplificada
• Mantenimiento remoto durante 12 meses; mantenimiento local robot por FANUC; piezas estándar para reparación sencilla

Beneficios

• Aumenta la velocidad de paletizado y elimina cuellos de botella (hasta ~13 ciclos/min según configuración)
• Reduce costes operativos y mejora el ROI (a menudo < 3 años), liberando personal para tareas de mayor valor
• Mejora la repetibilidad y la fiabilidad del proceso
• Flexibilidad: una sola herramienta de agarre puede cubrir múltiples SKUs; diseños de palet sin programación

Especificaciones técnicas

• Marca: Siviko
• Nombre comercial / modelo: RoboMOD Palletizer
• Tipos de celda disponibles: S, M, L, XL
• Proveedores típicos de robots: FANUC (M10, M20, M710, R2000, M-410)
• Rango de carga útil (típ.): 9 kg hasta 150 kg (según modelo)
• Tiempo de ciclo (típ.): hasta ~13 uds/min (pick simple), depende del modelo y la pinza
• Tamaños típicos (L x A x H): S ~2300 x 2600 x 2300 mm; M ~2500 x 2800 x 2300 mm; L ~3200 x 3500 x 2300 mm; XL ~3500 x 3500 x 2300 mm
• Incluido en la configuración base: robot FANUC, cinta de entrada simple, ventosa, protecciones, 1 puesto de palet, toma/puesta de hoja deslizante, Siviko Easy Pallet, HMI 21"
• Plataforma software: basada en Ignition (lista para integración SCADA/MES)
• Módulos/opciones disponibles: segundo puesto de palet, barreras luminosas internas, barrera luminosa de salida, dos cintas de entrada (trasera/lateral), recogida automática de palets, toma/puesta de palets vacíos
• Tipos de pinzas: vacío, PBXG pinza caja, PBG pinza saco, pinzas a medida
• Precios indicativos de partida (módulo base, sin transporte/puesta en marcha): S promo ≈59 000 EUR; M promo ≈67 000 EUR; L promo ≈89 000 EUR; XL desde ≈104 500 EUR
