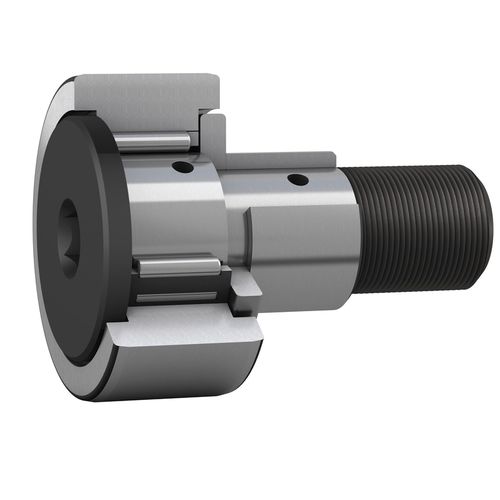

Los rodillos de leva con eje SKF (rodillos de apoyo tipo perno) están diseñados para funcionar en todo tipo de correderas y para utilizarse en accionamientos por leva, sistemas transportadores, etc. Están basados ya sea en rodamientos de agujas (fig. 1) o de rodillos cilíndricos (fig. 2). En lugar de un aro interior, tienen un perno macizo (pasador) roscado. SKF los suministra listos para montar. Están disponibles en varios diseños y versiones:
Con (fig. 1) o sin (fig. 2) jaula
Con diferentes diseños de perno:
Asiento concéntrico
Anillo excéntrico (fig. 1, fig. 2)
Con varias soluciones de sellado
Con el perfil de la superficie de rodadura del aro exterior:
Abombado como estándar
Cilíndrico (plano)
A diferencia de los rodamientos de bolas y de rodillos, en los que el tamaño del rodamiento hace referencia al diámetro del agujero d, en los rodillos de leva con eje, el tamaño hace referencia a su diámetro exterior D.
