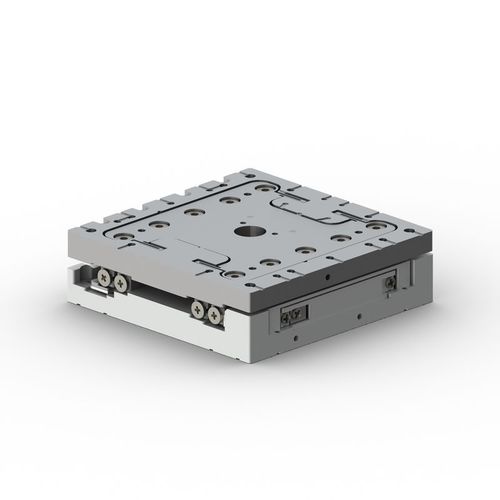

Platina de posicionamiento lineal DLS-5252

piezoeléctricaen lazo cerradocompacta

Las etapas de accionamiento híbrido combinan las ventajas de las etapas stick-slip de largo recorrido y los escáneres piezoeléctricos de alta resolución. Como todas las platinas de accionamiento híbrido de SmarAct, la DLS-5252 combina las ventajas de las platinas stickslip de largo recorrido con los escáneres piezoeléctricos de alta resolución. El DLS-5252 es compatible con el sistema modular de SmarAct, lo que significa que la platina puede montarse fácilmente en las platinas CLS-52, las platinas de rotación equivalente y todas las placas adaptadoras y elementos de conexión. La platina sólo requiere un canal del MCS2, aunque consta de dos unidades de accionamiento diferentes. Mecánica Rango de exploración [µm] > 35 Fuerza de bloqueo [N] > 3,5 Máx. Fuerza normal [N] 5,0 Fuerza de elevación máx. [N] > 1,5 Fuerza de elevación [N] > 1,5 Peso [g] - 130 Dimensiones [mm] 52 x 52 x 15 (largo x ancho x alto) Frecuencia de resonancia (sin carga) [Hz] - > 350 Lazo cerrado Resolución de lazo cerrado MCS2 [nm] - 1 (S) Frecuencia de corte de exploración [Hz] - > 10
