Goniómetro motorizado SGF-58

compactopara alineación angular de alta precisión

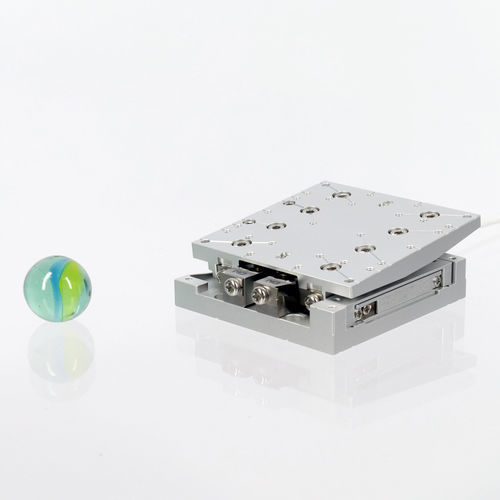

Descripción general El compacto goniometro de flexura SGF-58 ofrece posicionamiento angular de alta precisión con el centro de rotación a 58 mm sobre la plataforma de trabajo. La guía por bisagra flexure minimiza movimientos parásitos y permite operar en entornos exigentes como alto vacío, ultravacío y temperaturas criogénicas.

Diseño y aplicaciones El SGF-58 sustituye los rodamientos de contacto de acero por un mecanismo de bisagra flexure para reducir fricción y errores parásitos en un rango de deflexión de hasta ±2°. La altura del pivote puede personalizarse entre 25 y 100 mm sobre la placa superior bajo demanda. Su huella compacta de 32 x 32 mm y su baja masa (~52 g) facilitan la integración en sistemas nanoposicionamiento multi‑eje con espacio limitado.

Integración y control La plataforma se integra de forma nativa con las etapas SmarAct CLS-32 para ensamblajes multi‑eje que combinan movimientos lineales, rotacionales y goniométricos. Puede ser accionada por las unidades de control SmarAct y está disponible con sensores de posicionamiento integrados para operación en lazo cerrado que mejora estabilidad y repetibilidad.

Datos técnicos clave

• Recorrido [°] : > ± 2
• Torsión de bloqueo [Ncm] : 18
• Fuerza normal máx. [N] : 1
• Dimensiones [mm] : 32 x 32 x 25
• Peso [g] : ~ 52
• Centro de rotación [mm] : 58 (sobre la plataforma de trabajo)
• Velocidad angular (open-loop) [°/s] : > 20
• Resolución open-loop [µ°] : < 1
• Tipos de sensores en lazo cerrado : S, L
• Resolución del sensor [µ°] : 2 (S), 8 (L)
• Repetibilidad unidireccional MCS2 [µ°] : > 40 (S, L)

Opciones y materiales

• Materiales: Aluminio (estándar); Titanio (-TI) como opción
• Opción criogénica: sí
• Opciones de vacío: HV (1E-6 mbar); UHV (1E-11 mbar)
• Opción no magnética: sí

Notas El SGF-58 está pensado para integrarse en sistemas nanoposicionamiento multi‑eje compactos y es compatible con la electrónica de control y las opciones de sensores SmarAct.
