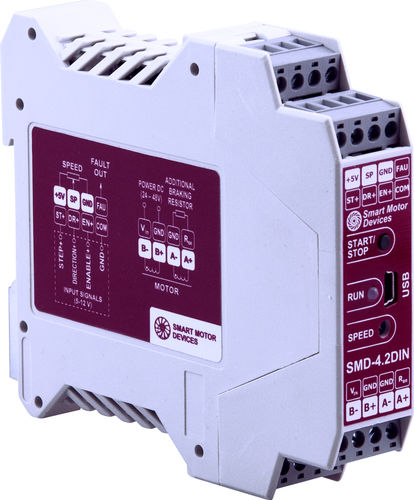

Control de motor paso a paso SMD-4.2DIN ver.2

CC

SMD‑4.2DIN es un controlador de nueva generación para motores paso a paso con las dinámicas mejoradas. Este controlador fue desarrollado por nuestros ingenieros para motores pequeños y medianos con corriente de fase hasta 4.2 A. El controlador proporciona el control de impulso de la posición por las señales STEP/DIR, también la regulación del ángulo de la vuelta del motor por la señal analógica, o el control analógio de la velocidad. La ventaja esencial del controlador SMD‑4.2DIN es presencia de los modos de control de motor. Modo de corriente proporciona el nivel de par motor alto y alta velocidad de rotación. Modo de voltios proporciona una rotación del eje de motor suave y micropasos hasta 128. Los modos de control de SMD‑4.2DIN El control análogo de la velocidad – (modo del control de mano) – se utiliza para control por las señales análogas, pero sin el ordenador. La velocidad de rotación es proporcionada a la señal análoga, es decir, al nivel del voltaje de la entrada a “Velocidad”. También se previene el control de la velocidad por el reostato potenciómetro externo o por la resistencia empotrada. La dirección del movimiento de rotación, puesta en marcha y punto de parada del motor se controla por las señales numéricas internas. El control análogo de la esquina del giro – se permite el control de la esquina del giro. La posición del rotor del motor depende de la señal análogo en la entrada del controlador, es decir, el nivel del voltaje o la posición del potenciómetro. La escala de regulación es 0…270°.
