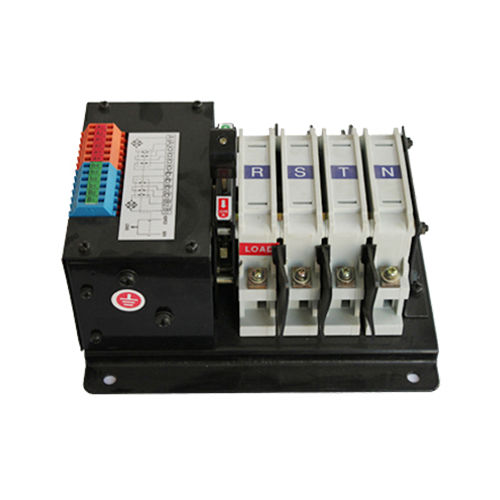

Commutador de transferencia automático SGQ63A-125A/N-4P

estático

El interruptor de transferencia automática (ATS) se utiliza en condiciones de AC660V 50/60Hz o DC250V. Es el tipo de clase PC de dos etapas con estructura de accionamiento de electromagnetismo, que puede hacer la transferencia de carga rápida (tiempo de transferencia ≤80ms) de dos circuitos de energía. Puede ser ampliamente utilizado para la carga nacional de una clase, por ejemplo: edificios altos, correos, telecomunicaciones, minas de carbón, barcos, líneas de montaje industrial, atención médica, instalaciones militares, etc. Los dos circuitos de potencia pueden ser la red, el grupo electrógeno de arranque automático, la batería de almacenamiento, etc ESTRUCTURA Y CARACTERÍSTICAS El Interruptor de Transferencia Automática (ATS) SGQ adopta un accionamiento de bobina electromagnética, estructura de enclavamiento eléctrico y mecánico, estructura de bucle principal de dos contactos estáticos y un contacto dinámico. El contacto dinámico es del tipo V, lo que garantiza que los dos circuitos de potencia no se cortocircuiten. El tipo N y el tipo T aplican bobinas dobles; el tipo M aplica una sola bobina. Las bobinas sólo se energizan en el momento de la transferencia y esto extiende la vida útil del interruptor en gran medida. La energía de control de la bobina puede ser suministrada por la energía AC o DC maestra/esclava y no es necesario añadir otra energía de control. El propio interruptor tiene indicación de cierre mecánico o eléctrico, y al mismo tiempo proporciona un contacto auxiliar libre de tensión.
