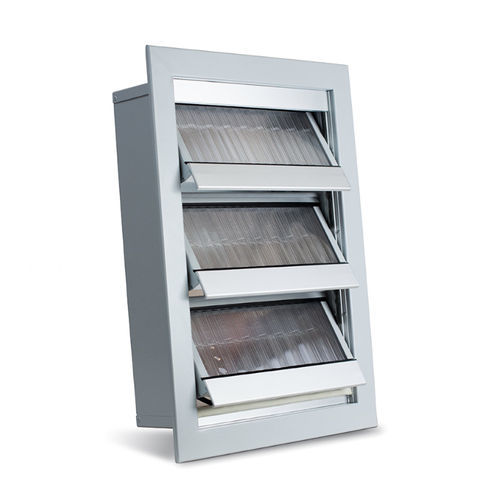

Unidad de ventilación centralizada CDH-B

de pared

Los ventiladores CDH-B están equipados con lamas móviles, accionadas por actuador o ajustables manualmente, y se utilizan para la admisión o extracción de aire en sistemas de ventilación general. Diseño Los ventiladores CDH-B incorporan lamas móviles que pueden ser accionadas manualmente o mediante un actuador eléctrico. Las lamas están fabricadas con perfiles de aluminio anodizado y un inserto montado entre los perfiles, fijado mediante una junta de acristalamiento. En la versión S, el inserto de la lama está compuesto por una placa de policarbonato multicámara (color transparente) de 20 mm de espesor. En la versión A, el inserto de la lama está fabricado en lana mineral de 20 mm de espesor, con fibra de vidrio en el interior y chapa de aluminio en el exterior. El marco está realizado en aluminio recubierto (RAL 9006 mate como color estándar). Control de lamas Las lamas de los CDH-B pueden controlarse de forma manual o mediante un actuador eléctrico: Control manual: las lamas se posicionan mediante una palanca, que se bloquea en la posición deseada. Control eléctrico: las lamas CDH-B se accionan mediante un actuador eléctrico (Belimo) tipo abrir/cerrar, con resorte de retorno, alimentado a 24 V AC/DC o 230 V AC. El esquema de conexión, la alimentación y los parámetros de control dependen del tipo de actuador eléctrico y del sistema de control utilizado. Consulte la ficha técnica del actuador específico para más información.
