Válvula neumática JSB
con control neumáticopara aguapara aire

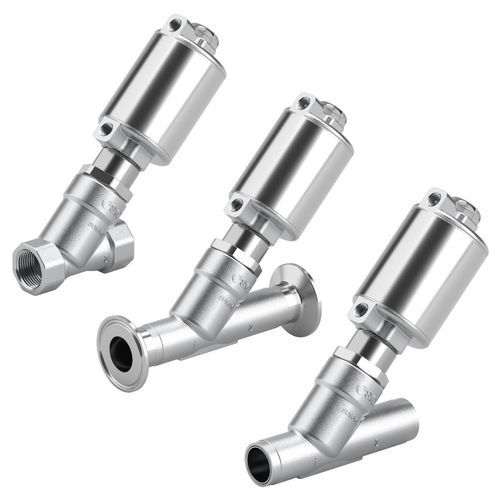

Válvula neumática - JSB - SMC PNEUMATIC - con control neumático / para agua / para aire
Válvula neumática - JSB - SMC PNEUMATIC - con control neumático / para agua / para aire
Añadir a mis favoritos
Añadir al comparador

Características

Accionamiento
neumática, con control neumático
Medios
para agua, para aire, para vapor
Cuerpo
roscada, de asiento inclinado, de soldar
Material
de acero inoxidable
Otras características
con brida para soldar, con racor roscado, con conexión clamp
DN

Máx.: 50 mm
(1,969 in)

Mín.: 10 mm
(0,394 in)

Presión

Máx.: 1,6 MPa

Mín.: 1 MPa

Descripción

Descripción general del producto
  • Variante conforme a ATEX: serie 55-JSB disponible
  • Nuevas opciones de conexión: tipos clamp y de soldadura añadidos
  • Diseño de asiento angular que reduce la pérdida de presión
  • Larga vida útil: 10 000 000 ciclos (aire/agua), 3 000 000 ciclos (vapor)
  • Alta capacidad de caudal: canal interno optimizado (Cv ≈ 2,5× respecto a lo convencional)
  • Altura de instalación compacta: 166 mm (para puerto 1 in)
  • Construcción todo en acero inoxidable (equivalente 316L)
  • Medios aplicables: aire, agua, vapor


Características
  • Baja pérdida de presión gracias a la geometría del asiento angular
  • Baja fuga
  • Alto Cv y gran caudal
  • Vida útil de ciclos comprobada
  • Diseño modular — piezas reemplazables para facilitar el mantenimiento


Tipos de conexión / Tipos de producto
  • Rosca (normas: RcM, NPT, G) — tamaños nominales: 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv: 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Soldadura a tope (B1) (normas: DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — diámetros nominales: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Soldadura a tope (B2) (normas: ASME BPE / DIN 11866 C) — tamaños: 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (norma: DIN 32676-B) — diámetros: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (norma: ASME BPE) — tamaños: 1/2, 3/4, 1, 1-1/2, 2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8


Ventajas clave
  • La geometría de asiento angular reduce la pérdida de presión y permite un mayor caudal frente a las válvulas convencionales
  • Canal interno optimizado que proporciona una mejora significativa del Cv (aprox. 2,5×)
  • Cuerpo en acero inoxidable (equivalente 316L) adecuado para aire, agua y vapor
  • Durabilidad verificada por pruebas de vida en ciclos (10 millones aire/agua; 3 millones vapor)
  • Amplia variedad de normas de conexión para integración en tuberías de proceso
  • Diseñada para facilitar el mantenimiento con componentes reemplazables


Aplicaciones
  • Control de fluidos en sistemas de aire comprimido, agua de proceso y vapor
  • Adecuada cuando se requieren baja pérdida de carga, alta capacidad de caudal y larga vida útil


Especificaciones / Datos técnicos
  • Serie: JSB (válvula de asiento angular, accionada por aire)
  • Material del cuerpo: acero inoxidable equivalente a 316L (construcción todo inox)
  • Medios: aire, agua, vapor
  • Vida útil: 10 000 000 ciclos (Aire/Agua), 3 000 000 ciclos (Vapor)
  • Altura de instalación (ejemplo): 166 mm (puerto 1 in)
  • Mejora Cv: aprox. 2,5× frente a válvulas convencionales
  • Opciones y normas de conexión: Rosca (RcM/NPT/G), Soldadura a tope (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B; ASME BPE / DIN 11866 C), Clamp (DIN 32676-B / ASME BPE)
  • Diámetros nominales: DN10–DN50 (métrico) y tamaños en pulgadas (3/8–2 in según tipo de conexión)
  • Rangos de Cv: ver las entradas por tipo de conexión arriba
  • ATEX: la serie 55-JSB disponible en variante conforme a ATEX
  • Mantenimiento: piezas modulares y reemplazables para un servicio sencillo
