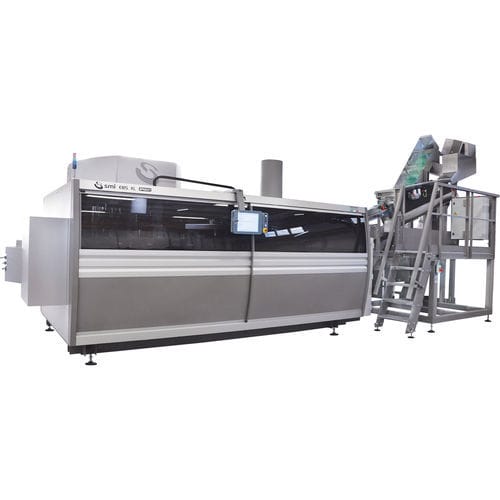

Estiro-sopladora EBS 3 KL HC ERGON

para PETpara PPpara contenedores de PET

Overview
La serie EBS KL HC ERGON es una gama ultra-compacta de estiro-sopladoras rotativas para envases de alta capacidad (3–10 L). Disponibles en versiones de 3, 4 y 6 cavidades, están diseñadas para PET, rPET y PP y ofrecen alta productividad con menores costes de explotación y mantenimiento, ideales para el sector alimentario y bebidas.

Models

• Série EBS KL HC ERGON: versiones en 3, 4 y 6 cavidades.
• Capacidad de salida: hasta 1.500 bph por cavidad; producción total por modelo: EBS 3 = 4.500 BPH, EBS 4 = 6.000 BPH, EBS 6 = 9.000 BPH.

Operation

• Alimentación de preformas: las preformas se transfieren desde la tolva al orientador, luego al guía inclinado y rueda de separación; la rueda alimenta la cadena de mandriles rotativos hacia el módulo de calentamiento.
• Calentamiento de preformas: túnel de calentamiento con lámparas IR y controles de dimensiones/posición con rechazo automático; los mandriles rotan las preformas para distribución uniforme del calor; refrigeración líquida para la anilla de protección y refrigeración por aire para controlar temperaturas internas; un sensor mide la temperatura y ajusta la potencia de las lámparas.
• Soplado-estirado: grupo de pinzas rotativas coloca las preformas en estaciones de estirado-soplado; estirado motorizado más pre-soplado de baja presión y soplado final de alta presión; sistema de contrapresión y bloqueo mecánico de porta-moldes aseguran el cerrado; estaciones con refrigeración líquida para control térmico.
• Salida de botellas: las botellas terminadas son tomadas por un grupo de pinzas rotativas y colocadas en una cinta aérea hacia las líneas de llenado; un sistema de medición de presión verifica el perfil de soplado y descarta automáticamente las piezas no conformes.

Technical data table
Header | EBS 3 KL HC ERGON | EBS 4 KL HC ERGON | EBS 6 KL HC ERGON
Max. output (BPH) | 4500 | 6000 | 9000
Dimensiones botella | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm
Cavidades | 3 | 4 | 6

Advantages and technical features

• Diseño integrado y ultra-compacto: horno y carrusel combinados en un único módulo para líneas de embotellado compactas e instalación rápida.
• Varas de estirado motorizadas con accionamientos electrónicos (cam-free): permiten variar la velocidad sin levas mecánicas y reducen vibraciones.
• Válvulas de alto rendimiento y bajo volumen muerto: reducen tiempos de pre-soplado y soplado y disminuyen el volumen muerto aprox. un 50 %.
• Enfriamiento líquido en moldes y anilla de protección y enfriamiento por aire en el túnel de calentamiento para control térmico y evitar deformaciones del cuello.
• Ventilación del túnel con ventiladores centrífugos de alta capacidad para reducir la temperatura del cuello de la preforma, ampliar la ventana de proceso y optimizar el espesor de pared.
• Recuperación de aire comprimido a doble etapa de serie para reducir consumo.
• Gestión compacta, visible y accesible del aire comprimido.
• Planta de agua con medidor de caudal y termómetro para monitorización en tiempo real de cada circuito de refrigeración.
• Interfaz de operador Posyc® para gestión, diagnóstico y monitorización predictiva.
• Automatización Motornet System® para mantener parámetros óptimos y simplificar cambios de formato.
• Cambio de formato rápido y preciso mediante ajuste de distancia del túnel y control electrónico de las varas de estirado.
• Diseño de bajo desgaste: pinzas sin muelles, levas desmodrómicas, casquillos plásticos y sistema de difusores mejorado.

Technical specifications

• Serie: EBS KL HC ERGON
• Modelos disponibles: EBS 3 KL HC ERGON, EBS 4 KL HC ERGON, EBS 6 KL HC ERGON
• Velocidades máximas por modelo: 4.500 BPH (EBS 3); 6.000 BPH (EBS 4); 9.000 BPH (EBS 6)
• Velocidad por cavidad: hasta 1.500 bph/cavidad
• Dimensiones botella (diámetro): min Ø = 44 mm; max Ø = 215 mm
• Materiales: PET, rPET, PP
• Calentamiento: túnel con lámparas infrarrojas y control de temperatura
• Enfriamiento: circuito líquido para moldes/anilla y aire para módulo de calentamiento
• Sistema de estirado: varas motorizadas electrónicas (cam-free)
• Recuperación de aire: sistema bistadio montado de serie
• Control & HMI: interfaz Posyc®; Motornet System®
