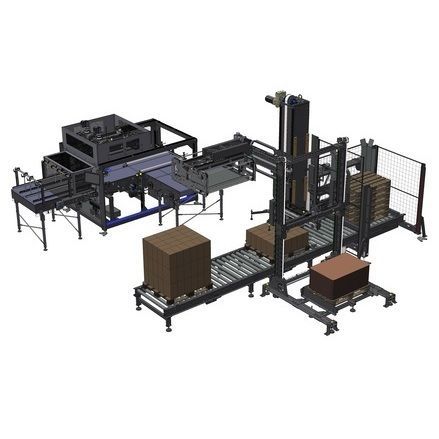

Sistema de paletización por capas APS 3085

columnaautomáticocartesiano

Descripción general
El APS 3085 es un sistema de paletizado monocolumna basado en el movimiento en dos ejes cartesianos, diseñado para paletizar cajas, fardos, bandejas y otros embalajes habituales. El sistema consta de varios módulos configurables según las condiciones logísticas de la zona de fin de línea y los requisitos de paletizado. El núcleo del sistema APS ERGON es el módulo del eje vertical (columna fija, elevable sólo con grúa), a lo largo del cual se desplaza la viga horizontal sobre guías de recirculación de bolas. La viga horizontal, por la que se mueve el brazo portacabezal, puede combinarse con diversos módulos.

Módulos / equipamiento estándar y opcional

• Módulo de entrada de producto a 90° y sistema de preformación de capas
• Módulo de palets con capacidad máxima de carga de 300 kg (estándar). Configuración máxima: hasta 10 palets con altura máxima de 150 mm y carga máxima de 30 kg/palet. Módulos de palets con mayor capacidad disponibles como opción
• Módulo de inserción de bases (opcional): almacén de bases y unidad de inserción con ejes controlados
• Barras de protección
• Entrada doble con sistema de formación de capa a 90°: 2 cintas de cadencia cauchadas, 2 cintas de entrada de producto y 1 sistema de traslación unidireccional para formar filas y capas
• Dispositivo de transferencia de filas: gestionado por dos barras motorizadas (una por fila) y una cinta de preformación de capa con dos motores
• Dispositivo de rotación de paquetes (opcional): dispositivos para girar paquetes mediante cilindro de contraste o manipulador
• Sistema de alimentación de palets vacíos: transportadores de rodillos con capacidad máxima de almacenamiento 300 kg (capacidad superior opcional) y/o altura total máxima hasta 1800 mm
• Sistema de alimentación de bases (opcional): módulo de inserción ajustable con sistema de agarre por ventosas (4 a 8 puntos ajustables); carga automática de intercalarios disponible como opción
• Transportador de rodillos para palets: bastidor de acero pintado, rodillos Ø 76 mm, paso 150 mm, motorizado por cadena 5/8; motorización central reversible electrónicamente; longitudes disponibles: 1500 mm, 2000 mm, 2500 mm y 3000 mm

Funcionamiento y movimientos
La cabeza de agarre recoge las capas de paquetes de una cinta transportadora a altura de operador. Los movimientos verticales de la viga y horizontales del brazo son accionados por motores brushless, garantizando trayectorias precisas y armónicas en todas las fases de paletizado. El transportador de entrada de palets forma la fila junto con el sistema de traslación que, con un movimiento unidireccional, contribuye a la formación de la capa.

Interfaz de usuario y control
Todas las operaciones se controlan mediante un sistema de automatización y control de máquina intuitivo, que permite un uso sencillo y eficiente por parte del operador. El APS ERGON se suministra probado y completamente ensamblado y cableado según especificaciones, con arranque rápido mediante cables conectorizados estándar y conexión fieldbus sercos al módulo central.

Ventajas

• Estructura compacta y ergonómica: ahorro de espacio en la línea de embotellado/embalaje y acceso seguro para uso, limpieza y mantenimiento
• Flexibilidad operativa: múltiples patrones de paletizado y amplia personalización para cambios de formato, de producto y requerimientos de layout
• Movimientos rápidos y precisos: ejes controlados por motores brushless para movimientos dinámicos y precisos
• Bajos costes operativos y mantenimiento reducido: optimización del TCO (Total Cost of Ownership)
• Sostenibilidad: uso de motores ICOS con servo-driver integrado para simplificar el cableado, aumentar la eficiencia energética, reducir ruido y desgaste de componentes

Formatos de palet soportados
Compatible con palets Euro 800x1200 mm y 1000x1200 mm (otros formatos disponibles bajo petición).

Especificaciones técnicas

• Modelo: APS 3085 ERGON Series
• Velocidad (PPM): 85
• Aplicación: paletizado de cajas, fardos, bandejas y embalajes similares
• Arquitectura del sistema: monocolumna con columna vertical fija y viga horizontal sobre guías de recirculación de bolas
• Motores para ejes: motores brushless (viga horizontal y brazo portacabezal)
• Motores de eficiencia energética: motores ICOS con servo-driver integrado
• Carga máxima módulo palets estándar: 300 kg (módulos opcionales con mayor capacidad disponibles)
• Almacén de palets vacíos: capacidad hasta 300 kg y/o altura total hasta 1800 mm
• Formación de capa: 2 cintas cadencieras cauchadas + 2 cintas de entrada producto + 1 sistema de traslación unidireccional
• Transferencia de filas: dos barras motorizadas y cinta de preformación de capa con dos motores
• Inserción de bases: opcional, sistema de agarre por ventosas ajustable de 4 a 8 puntos; carga automática opcional
• Transportador de rodillos para palets: rodillos Ø 76 mm, paso 150 mm; motorizado por cadena 5/8; longitudes 1500 / 2000 / 2500 / 3000 mm
• Formatos gestionados: 800x1200 mm y 1000x1200 mm (otros tamaños bajo petición)
• Condición de suministro: módulos probados y suministrados totalmente ensamblados y cableados según especificaciones
