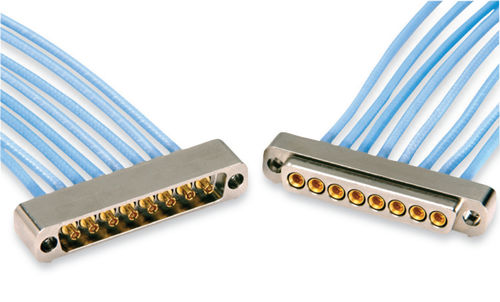

Conector RF MDHC series

coaxialmulticoaxialmicro-D

Los Conectores Coaxiales Micro-D de Alta Frecuencia (MDHC) con resorte ofrecen VSWR de baja frecuencia hasta 40 GHz (típicamente). Estos conectores tienen una interfaz de impedancia de línea aérea constante de 50 ohmios y son un 30% más pequeños que nuestros conectores coaxiales SCX. Cada contacto coaxial tiene un diámetro total máximo de Ø.133" instalado en una carcasa de plástico o metalizada de bajo perfil. Los contactos coaxiales MDHC son una alternativa a los contactos MDCX RF de Smiths Connectors con un mayor rango de frecuencia de 10 GHz a 40 GHz. Los contactos coaxiales MDCX y MDHC son de tamaño compacto, lo que permite múltiples conexiones de alta densidad en una carcasa de estilo Micro-D para aplicaciones en las que es importante ahorrar espacio y peso. No se requieren engorrosos soportes de resorte. Estos conectores también están disponibles con mecanismos de poste de bloqueo o con herrajes blindmate. MDHC VSWR de 1.5:1 (tipo) hasta 40GHz (par acoplado máximo) Diámetro total máximo de 0,125" en la carcasa Micro-D de bajo perfil Impedancia constante de línea de aire de 50 Ohm
