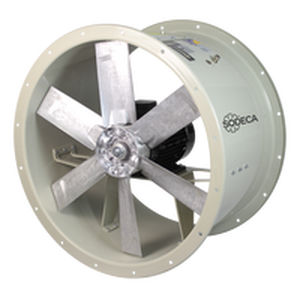

Ventilador axial THT/CL/IE5

de extracción230 V CA400 V CA

Resumen
Extractores helicoidales tubulares con carcasa larga para evacuación de humos, clasificación F400 (400 ºC/2h), caja de bornes exterior y motor IE5 de muy alta eficiencia.

Descripción del producto
Extractores tubulares con carcasa larga diseñados para su uso en zonas con riesgo de incendio. Certificados F400 y equipados con motores IE5 para mantener el rendimiento durante situaciones de emergencia.

Ventilador

• Carcasa tubular en chapa de acero con caja de bornes exterior (Cable Box) y registro de inspección.
• Álabes de ángulo variable en fundición de aluminio para un control de caudal optimizado.
• Aprobado conforme a la norma EN 12101-3, certificación nº 2797 CPR 840443 (F400).
• Dirección de flujo estándar: motor → hélice.

Motor

• Motores clase H para uso continuo (S1) y uso de emergencia (S2).
• Rodamientos a bolas, protección IP55, una sola velocidad.
• Motores de eficiencia IE5 (muy alta eficiencia).
• Alimentaciones: trifásico 230/400 V 50 Hz (≤ 3 kW) y 400/690 V 50 Hz (> 3 kW).
• Temperatura máxima del aire transportado — Servicio S1: -25 ºC a +40 ºC en continuo (apto para climas cálidos hasta +50 ºC). Servicio S2: 400 ºC durante 2 horas.

Acabado

• Acabado anticorrosivo en resina de poliéster polimerizada a 190 ºC, tras desengrase con tratamiento nanotecnológico sin fosfatos.

Versiones disponibles

• THT/IE5: Extractores helicoidales tubulares con carcasa corta.

Bajo demanda

• Dirección de aire inversa (hélice → motor).
• Hélices 100% reversibles.
• Configuración de eje vertical en modelos que no la ofrecen en versión estándar.

Características / Especificaciones técnicas

• Nombre del modelo: THT/CL/IE5
• Tipo: Extractor helicoidal tubular con carcasa larga para evacuación de humos
• Normativa: EN 12101-3, certificación nº 2797 CPR 840443 (F400)
• Hélice: Ángulo variable, fundición de aluminio
• Carcasa: Chapa de acero con caja de bornes exterior y registro de inspección
• Clase de motor: H (S1 continuo y S2 emergencia)
• Protección motor: IP55, rodamientos a bolas, una velocidad
• Eficiencia: IE5 muy alta eficiencia
• Tensiones: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Rango temperatura S1: -25 ºC a +40 ºC (uso en climas hasta +50 ºC)
• Rango temperatura S2: 400 ºC durante 2 horas
• Acabado: Resina de poliéster polimerizada a 190 ºC tras desengrase nanotecnológico sin fosfatos
