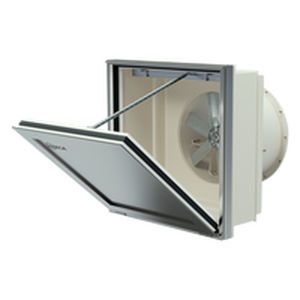

Ventilador axial THT/WALL/IE5

de paredde evacuación230 V CA

Resumen del producto
Extractores dinámicos murales con compuerta de apertura motorizada y motor de muy alta eficiencia IE5, con opción de conexión a conducto de extracción. Diseñados para la rápida y eficaz evacuación de humo y gases nocivos en caso de incendio; aptos para naves industriales, edificios comerciales y otros tipos de edificación. También utilizables para ventilación ambiental.

Ventilador

• Soporte de carcasa helicoidal y brida de fijación para un anclaje mural e instalación sencillos.
• Homologado según EN 12101-3, certificación n.º: 2797 CPR 840443 (F400).
• Carcasa tubular en chapa de acero con tratamiento anticorrosivo en resina poliéster.
• Impulsor de ángulo variable en fundición de aluminio.
• Cable de alimentación apantallado con protección EMC.
• Dirección del aire de motor a impulsor.

Compuerta de aluminio extruido

• Estructura muy robusta para resistir condiciones climáticas severas.
• Diseñada para asegurar la estanqueidad al agua.
• Perfil de aluminio con rotura de puente térmico.
• Panel central y estructura con aislante térmico de altas prestaciones.
• Resistencia térmica del conjunto < 0,89 W/m²·K.
• Indicadores de posición en abierto y cerrado.
• Versiones de montaje con apertura superior e inferior.
• Sistema de apertura manual.
• Aislamiento acústico aéreo según UNE-EN ISO 10140-2: Rw = 27 (0;-2) dB.

Motor

• Motores clase H para uso continuo (S1) y uso de emergencia (S2), con rodamientos de bolas, protección IP55, una velocidad.
• Motores con eficiencia IE5.
• Trifásico 230/400 V 50 Hz (hasta 3 kW) y 400/690 V 50 Hz (potencias superiores a 3 kW).
• Temperatura máxima del aire transportado: Servicio S1 -25 ºC a +40 ºC en continuo (también apto para climas cálidos hasta +50 ºC). Servicio S2 400 ºC/2 h.

Actuador

• Fiabilidad superior a 20.000 dobles ciclos.
• Tensión de alimentación 230 V AC 50/60 Hz (actuador con 24 V DC disponible bajo demanda).
• Temperatura de trabajo: -25 ºC a +60 ºC.
• Protección en el filo principal al cerrar la compuerta.
• Tope en la posición de cierre regulado por un final de carrera electrónico.

Acabado de la compuerta

• Acabado anticorrosivo en aluminio extruido.
• Color estándar RAL 7024M; otros colores RAL disponibles a petición.

Bajo demanda

• Actuador con tensión de alimentación 24 V DC.

Características / Especificaciones técnicas

• Modelo: THT/WALL/IE5
• Certificación: EN 12101-3 (F400), cert. n.º 2797 CPR 840443
• Eficiencia del motor: IE5
• Clase de motor: H; protección IP55; rodamientos de bolas; una velocidad
• Opciones de tensión: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Temperaturas de servicio: S1 continuo -25 ºC a +40 ºC (admisible hasta +50 ºC en climas cálidos); S2 emergencia 400 ºC/2 h
• Fiabilidad del actuador: > 20.000 dobles ciclos; alimentación 230 V AC 50/60 Hz (24 V DC opcional); temperatura de trabajo -25 ºC a +60 ºC
• Resistencia térmica del conjunto de la compuerta: < 0,89 W/m²·K
• Aislamiento acústico (UNE-EN ISO 10140-2): Rw = 27 (0;-2) dB
• Carcasa: chapa de acero tubular con tratamiento anticorrosivo en resina poliéster
• Impulsor: fundición de aluminio de ángulo variable
• Características: compuerta motorizada, estanqueidad, rotura de puente térmico, indicadores de posición, apertura manual, opción de conexión a conducto
• Aplicaciones típicas: extracción de humos, evacuación de gases tóxicos, ventilación industrial y comercial
