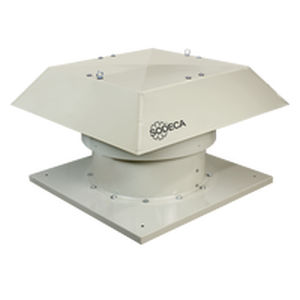

Extractor HTMF/IE5

Resumen
Extractores de cubierta multifuncional certificados F400 (400 ºC/2h) con motor de muy alta eficiencia IE5, diseñados para la evacuación de humos y el funcionamiento en zonas de riesgo de incendio en naves industriales y instalaciones similares.

Ventilador

• Base soporte en chapa de acero galvanizada pintada.
• Hélice orientable en fundición de aluminio.
• Rejilla de protección contra contactos según UNE-EN ISO 12499.
• Sombrerete en chapa de acero galvanizada pintada, con salida de aire natural.
• Homologado según EN 12101-3, certificación nº: 2797 CPR 840443 (F400).

Motor

• Motores clase H para uso continuo (S1) y uso de emergencia (S2), con rodamientos a bolas, protección IP55, una velocidad.
• Motores de eficiencia muy alta IE5.
• Trifásico 230/400 V 50 Hz (≤3 kW) y 400/690 V 50 Hz (>3 kW).
• Temperatura máxima del aire a transportar: Servicio S1 -25 ºC a +40 ºC en continuo; apto para climas cálidos hasta 50 ºC. Servicio S2 400 ºC/2h (emergencia).

Acabado

• Acabado anticorrosivo en resina de poliéster polimerizada a 190 ºC, tras desengrase con tratamiento nanotecnológico libre de fosfatos.

Aplicaciones

• Diseñado para la evacuación de humos desde cubiertas y para operar inmerso en atmósferas con riesgo de incendio en naves industriales, almacenes e instalaciones similares.

Características / especificaciones técnicas

• Tipo de producto: Extractor de cubierta multifuncional para evacuación de humos.
• Modelo: HTMF/IE5
• Clasificación térmica: F400 (400 ºC/2h) certificado según EN 12101-3.
• Eficiencia del motor: IE5.
• Protección del motor: IP55, rodamientos a bolas, aislamiento clase H.
• Velocidades: 1 velocidad.
• Alimentación: Trifásico 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Rangos de temperatura de servicio: S1 -25 ºC a +40 ºC (continua); hasta 50 ºC para climas cálidos. S2 400 ºC/2h (emergencia).
• Materiales de construcción: Base y sombrerete en chapa de acero galvanizada pintada; hélice en fundición de aluminio.
• Protección: Rejilla de protección contra contactos conforme UNE-EN ISO 12499.
• Tratamiento superficial: Resina de poliéster polimerizada a 190 ºC tras desengrase nanotecnológico sin fosfatos.
• Número de certificación: 2797 CPR 840443 (F400).
• Uso previsto: Evacuación de humos en naves industriales e instalaciones similares.
• Código de referencia interna en la página: 1000001330.
