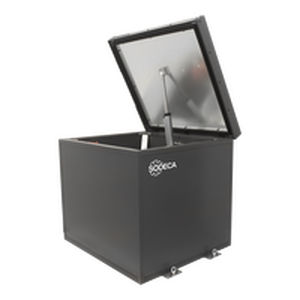

Ventilador axial HATCH/HP/IE5

de tejadode evacuación230 V CA

Resumen
Exutorios dinámicos de apertura motorizada con extractor de tejado, envolvente de alta eficiencia térmica y motor de muy alta eficiencia IE5 F400.

Descripción
Exutorios dinámicos con envolvente de altas prestaciones térmicas completamente estanco y hermético, con rotura de puente térmico y apertura motorizada. Equipados con extractor de tejado para la evacuación de humo en caso de incendio 400 ºC/2h y motor de muy alta eficiencia IE5.

Envolvente

• Construcción completamente libre de puentes térmicos.
• Laterales de panel sándwich frigorífico de 60 mm de grosor fabricado con dos chapas de acero prelacado en la cara exterior e interior con un núcleo de poliuretano de alta densidad (PUR).
• Tapa de 60 mm de grosor rellena de poliuretano de alta densidad (PUR), fabricada en chapa galvanizada y cara exterior lacada.
• Zócalo de adaptación para una instalación correcta y fácil en el tejado.
• Permeabilidad al aire CLASE 4 (UNE-EN 12207).
• Impermeabilidad ante lluvia batiente CLASE E 1350 (UNE-EN 12208).
• Resistencia frente a carga eólica elevada.
• Resistividad térmica del conjunto menor que 0,39 W/m²·K.
• Valor del aislamiento acústico al ruido aéreo según UNE-EN ISO 10140-2: Rw = 32 (-2;-4) dB.

Sistema de apertura

• Brazo motorizado de apertura, con mecanismo encapsulado IP65.
• Tensión de alimentación 230 V AC 50/60 Hz.
• Sistema reforzado y garantizado con más de 20.000 ciclos.
• Interruptores de final de carrera en ambas posiciones (abierto y cerrado).
• Carga de nieve SL 1000.
• Apertura automática mediante señal externa del sistema de control (central de incendios, detector de humos...). Sistemas de control no incluidos en el suministro.

Ventilador

• Estructura de gran robustez para resistir severas condiciones climáticas.
• Interruptores de mantenimiento para la desconexión del actuador y del ventilador con contactos auxiliares.
• Homologación según norma EN 12101-3, con certificación nº: 2797 CPR 840443 (F400).
• Envolvente tubular en chapa de acero con tratamiento anticorrosivo en resina de poliéster.
• Hélice orientable en fundición de aluminio.
• Cable de potencia apantallado con protección EMC.

Motor

• Motores clase H para uso continuo S1 y uso emergencia S2. Con rodamientos a bolas y protección IP55.
• Motores con eficiencia IE5.
• Trifásico 230/400 V 50 Hz (hasta 3 kW) y 400/690 V 50 Hz (potencias superiores a 3 kW).
• Temperatura máxima del aire a transportar: Servicio S1 -25 ºC +40 ºC en continuo, apto también para climas cálidos con temperaturas hasta 50 ºC. Servicio S2 400 ºC/2h.
• Motores regulables mediante variación de frecuencia incluso en caso de emergencia.

Acabado

• Tapa anticorrosiva con chapa de acero galvanizado lacada en RAL 7016M.
• Perfiles de aluminio RAL 7016M.
• Paneles laterales RAL 7016M.

Bajo demanda

• Brazo motorizado de apertura con tensión de alimentación 24 V DC.
• Exterior lacado en cualquier color de la carta RAL.
• Acabados personalizados.

Características / especificaciones técnicas

• Modelo: HATCH/HP/IE5.
• Certificación F400 según EN 12101-3 (cert. nº 2797 CPR 840443).
• Envolvente: panel sándwich 60 mm con núcleo PUR; resistividad térmica < 0,39 W/m²·K.
• Permeabilidad al aire: CLASE 4 (UNE-EN 12207).
• Estanqueidad lluvia: CLASE E 1350 (UNE-EN 12208).
• Aislamiento acústico: Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2).
• Sistema de apertura: brazo motorizado IP65, 230 V AC 50/60 Hz, >20.000 ciclos, carga de nieve SL 1000, finales de carrera en abierto y cerrado.
• Motor: clase H, IP55, eficiencia IE5, regulable por variación de frecuencia; tensiones 230/400 V 50 Hz (≤3 kW) y 400/690 V 50 Hz (>3 kW); servicio S1 y emergencia S2 (400 ºC/2h).
• Ventilador: envolvente tubular en chapa de acero con tratamiento anticorrosivo en resina de poliéster; hélice orientable en fundición de aluminio; cable apantallado con protección EMC.
• Acabado estándar en RAL 7016M; opciones de lacado y acabados personalizados disponibles.
