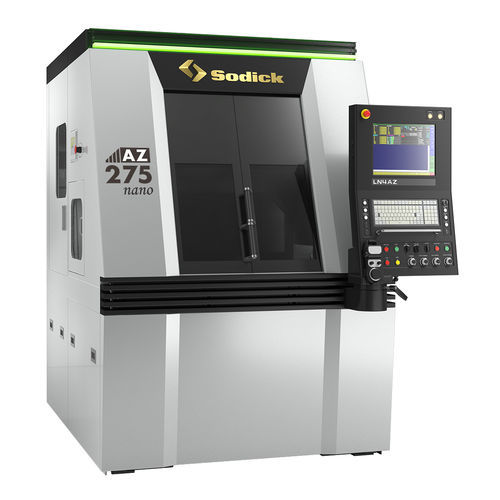

Centro de mecanizado CNC 3 ejes AZ275nano
verticalpara cortede alta precisión

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Aplicaciones
para corte
Otras características
de alta velocidad, fresado, de alta precisión
Carrera X

300 mm
(12 in)

Carrera Y

250 mm
(10 in)

Carrera Z

100 mm
(4 in)

Velocidad de rotación

Mín.: 20.000 rad.min-1
(3.183 rpm)

Máx.: 120.000 rad.min-1
(19.099 rpm)

Potencia

25 kVA
(33,99 hp)

Peso total

5.500 kg
(12.125,42 lb)

Longitud total

2.030 mm
(79,9 in)

Anchura total

1.350 mm
(53,1 in)

Altura total

2.050 mm
(80,7 in)

Descripción

Centro de fresado de alta velocidad Accionamiento por motor lineal /Nano Centro de Mecanizado Modelo superior en todos los productos de mecanizado de nivel nanométrico. Centro de mecanizado nano con una construcción patentada que aprovecha al máximo la superioridad del fresado de alta velocidad. Características principales Sistema Activo Libre de Vibraciones "Mecanismo de Contra Mesa" Equipado con un eje de anulación accionado en fase opuesta a la mesa de mecanizado. El mecanismo patentado anula las reacciones y fluctuaciones en la posición del centro de gravedad para suprimir al máximo las vibraciones del proceso de corte y permitir un mecanizado de nanonivel de ultraprecisión. Los efectos sinérgicos con el amplificador RF original de Sodick consiguen un accionamiento de alta velocidad y alta precisión a altas aceleraciones 1,7 veces más rápido que el modelo anterior. Incorpora una nueva unidad NC y un amplificador RF Se emplea la nueva unidad NC LN4AZ desarrollada y fabricada por Sodick. El aumento de la resolución de realimentación de escala de 3 nm a 0,1 nm y el ciclo de control más rápido mejoran significativamente el rendimiento dinámico con comandos de avance por pasos más pequeños. Además, un rediseño de la pantalla de funcionamiento ofrece un entorno operativo intuitivo y directo. Novedoso husillo motorizado con cojinetes de aire Se ha adoptado un nuevo husillo motorizado con cojinetes de aire que es óptimo para el mecanizado en la región ultrafina/ultraprecisa. Consigue unas características de vibración superlativas en una amplia gama de velocidades de rotación de hasta 120.000 min-1 . La máquina ofrece un mecanizado de alta velocidad y alta calidad que aprovecha plenamente las ventajas del fresado de alta velocidad, al tiempo que satisface diversos requisitos de mecanizado.

---
