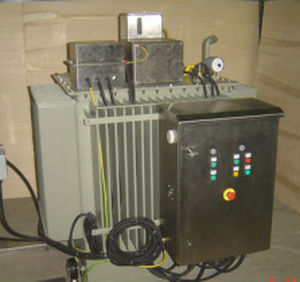

Transformador de potencia

secosumergidotrifásico

Los transformadores de puesta a tierra se utilizan para crear un punto neutro en un sistema trifásico, lo que ofrece la posibilidad de crear un punto neutro puesta a tierra. La puesta a tierra puede ser a través de un reactor de supresión de arco, un reactor de puesta a tierra neutro o una resistencia o directamente. Se pueden producir los siguientes tipos: Tipo de aceite: hasta 36 kV Tipo seco: hasta 36 kV Con bobinado auxiliar bajo pedido El diseño puede ser un transformador con un solo devanado, que se conecta en zig-zag. La impedancia de secuencia cero de un devanado de este tipo es normalmente bastante baja, pero puede aumentarse si el propósito del devanado es limitar la corriente a través del transformador en caso de una falla a tierra en algún punto del sistema de alimentación. Una conexión alternativa al zig-zag es la conexión estrella/triángulo donde el devanado conectado en triángulo compensará el campo magnético de secuencia cero, por lo que estará confinado a un campo de fuga entre el devanado en estrella y el devanado en triángulo y hará que la impedancia de secuencia cero del transformador sea relativamente pequeña. Es posible dotar al transformador de puesta a tierra de un devanado secundario para la alimentación continua de la estación auxiliar. Cuando el transformador de puesta a tierra se va a utilizar junto con un reactor de supresión de arco, la corriente nominal (y su duración) del transformador de puesta a tierra se determinará por los datos del reactor de supresión de arco.
