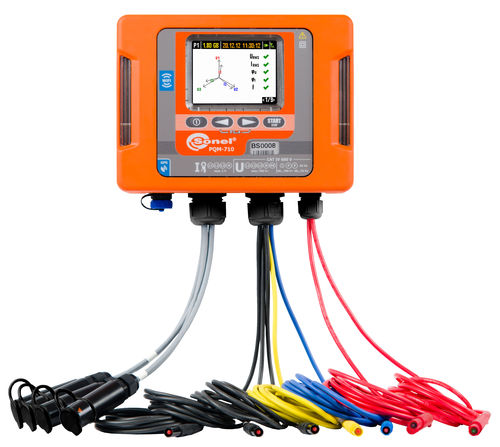

analizador de red eléctrica / de calidad de la energía / portátil
PQM-710

{{requestButtons}}

Características

  • Objeto de la medición:

    de red eléctrica

  • Mesurando:

    de calidad de la energía

  • Configuración:

    portátil

Descripción

El analizador de calidad de la anergía eléctrica PQM-710 es un producto de alta tecnología que permiten la medición universal, el análisis y el registro de los parámetros de las redes eléctricas de 50/60 Hz y la calidad de la energía eléctrica de acuerdo con la normativa europea EN 50160. El analizador cumple plenamente con los requisitos de la norma EN 61000-4-30:2015 clase A.

El analizador está equipado con cinco entradas de medición de tensión con los cables terminados con conectores tipo banana, señalados como L1, L2, L3, N y PE. El rango de tensión medida por los cuatro canales de medición es de hasta ±1500 V (analizadores tienen dos subrangos de tensión). Este rango se puede aumentar usando los transductores de tensión adicionales externos.

La corriente se mide mediante cuatro entradas de corriente introducidas en los cables cortos terminados con enchufes para pinzas. A ellos se pueden conectar las pinzas flexibles F-1(A), F-2(A), F-3(A) con el rango nominal de 3000 A (que sólo se diferencian por el diámetro de la bobina), las pinzas F-1A6, F-2A6, F-3A6 con el rango nominal de 6000 A y las pinzas rígidas C-4 (rango de 1000 A AC), C-5(A) (rango de 1000 A AC/DC), C-6(A) (rango de 10 A AC) y C-7(A) (rango de 100 A AC). Además, en caso de las corrientes, el rango nominal se puede cambiar mediante los transformadores adicionales, por ejemplo usando el transformador 1000:5 con la pinza C-6(A) se puede medir la corriente hasta 1000 A.
