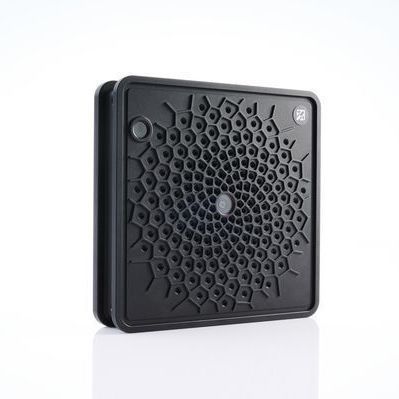

Sensor acústico para localización de descargas parciales SONASCREEN®

para la detección de fugaspara vigilancia de máquinade mantenimiento predictivo

Resumen del producto
El SONASCREEN® Sensor es un sensor compacto de alto rendimiento para la integración en sistemas de monitorización fijos y móviles. Con 176 micrófonos, una cámara térmica integrada y una API potente, localiza fuentes sonoras en tiempo real y permite la integración fluida en aplicaciones personalizadas.

Ventajas principales

• 176 micrófonos con frecuencia de muestreo de 200 kHz para captar señales acústicas muy débiles y localización precisa
• Amplio rango de frecuencias hasta 100 kHz para detección más allá del ruido industrial habitual
• Funcionamiento autónomo con almacenamiento local de datos de medición
• Grado de protección IP20 o IP65 para entornos industriales exigentes
• Edge computing que permite mediciones autónomas, incluido almacenamiento de datos y acceso SFTP
• Modos de funcionamiento preconfigurados para una utilización intuitiva
• API potente para integración en soluciones de software a medida y sistemas de automatización
• Adecuado para detección de fugas, inspección eléctrica, pruebas de estanqueidad y bioacústica
• Optimizado para aplicaciones móviles de inspección y monitorización

Aplicaciones

• Búsqueda y valoración de fugas
• Inspección eléctrica / detección de descargas parciales
• Pruebas de estanqueidad
• Diagnóstico de máquinas / inspección de rodamientos / monitorización de lubricación
• Bioacústica y otros entornos supervisados

Modos del equipo

• EASY – modo simplificado con funciones reducidas y manejo facilitado
• PRO – modo experto con funciones ampliadas y parámetros de medición personalizables
• LEAKAGE – modo optimizado para detección rápida de fugas con visualización de pérdida en tiempo real
• PARTIAL DISCHARGE – modo optimizado para la detección de distintos tipos de descargas parciales con visualización PRPD en tiempo real

Software (selección)

• LeakReport – software para PC para generación de informes con descripción del lugar, estimación de pérdidas y estado de reparación
• PDReport – software para PC para generación de informes con evaluación de fallos y estado de reparación

Datos técnicos (extractos, formato tipo tabla con saltos de línea)
General
Grado de protección: IP20 o IP65
Dimensiones: IP20: 14 x 14 x 3,2 cm (5,5” × 5,5” × 1,3”) / IP65: 14 x 14 x 5,2 cm (5,5” × 5,5” × 2,0”)
Peso: IP20: 0,7 kg (1,5 lb) / IP65: 1,1 kg (2,4 lb)
Uso: Robot/dron o instalación fija
Puntos de montaje: Rosca M5 alrededor del equipo
Temperatura de funcionamiento: 15 °C a 50 °C (59 °F a 122 °F)
Temperatura de almacenamiento: -30 °C a 60 °C (-22 °F a 140 °F)

Cámara óptica
Tipo: Digital
Resolución: 1280 x 800 px a 40 fps
Campo de visión: 74° x 51° (horizontal x vertical)
Cierre: Global shutter

Cámara térmica
Tecnología del sensor: Microbolómetro no refrigerado
Rango espectral: Infrarrojo de onda larga, 8 μm a 14 μm
Resolución: 160 x 120 muestreo progresivo
Tasa de imágenes: 8,7 fps
Sensibilidad: <50 mK (0,050 °C)
Compensación de temperatura: Automática
Rango de medición y precisión: -10° a +140°C con ±5°C o 5 %; -10° a +400°C con ±10°C o 10 % (se aplica el valor mayor)
Campo de visión: 57° x 44° (horizontal x vertical)
Unidad de temperatura: Kelvin, Celsius, Fahrenheit

Ordenador integrado
Almacenamiento interno: 1 TB M.2 SSD
Sistema operativo: Linux

Alimentación
Entrada: 9 a 24 V o PoE, mín. 20 W

Sensores
Micrófonos: 176 micrófonos digitales MEMS
Rango de frecuencia: Hasta 100 kHz
Tasa de muestreo: 200 kHz
Presión sonora: Máx. 120 dB
Resolución: 24 bit
Beamforming: 100 fps

API (flujos de datos y funciones)
Flujos de datos: Cámara de vídeo, imagen acústica, imagen térmica, espectro de frecuencia, señal de audio del punto de escucha, nivel de presión sonora de todos los micrófonos, datos temporales de todos los micrófonos (señales en crudo)
Funciones: Crear/editar modo/perfil de medida; establecer distancia de medida; fijar frecuencia mínima/máxima; definir modo de escala acústica y dinámica; activar/desactivar triggers; configurar ajustes de trigger; descargar/subir archivos; reiniciar el dispositivo

Interfaces
USB‑B 3.0 (transferencia de datos)
Ethernet (transferencia de datos y PoE)
