Conexión de tubo de codo QS series

en Tde acerorápido

Resumen del producto
Racores push-in Festo QSTF, QSM, QS y QSML para conexiones de tubería neumática. Diseñados para puertos macho G1/8, compatibles con diámetros exteriores de tubo de 4 mm a 8 mm según la pieza. Rango de presión de trabajo: -0,95 a 14 bar. Rango de temperatura típico (según referencia): -10°C a 80°C.

Piezas disponibles

• QSTF-G1/8-4 — Racor en T push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 3 mm; -0,95 a 14 bar
• QSTF-G1/8-6 — Racor en T push-in; rosca macho G1/8; Ø tubo 6 mm; calibre nominal ≈ 4 mm; -0,95 a 14 bar
• QSTF-G1/8-8 — Racor en T push-in; rosca macho G1/8; Ø tubo 8 mm; calibre nominal ≈ 5,6 mm; -0,95 a 14 bar
• QSM-G1/8-4-I — Racor recto push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 3,1 mm; -0,95 a 14 bar
• QS-G1/8-4-I-100 — Racor recto push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 2,6 mm; -0,95 a 14 bar
• QSM-G1/8-4 — Racor recto push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 2,9 mm; -0,95 a 14 bar

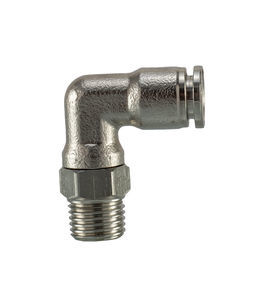

• QSML-G1/8-4 — Racor en L push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 2,5 mm; -0,95 a 14 bar
• QS-G1/8-4-100 — Racor recto push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 3 mm; -0,95 a 14 bar

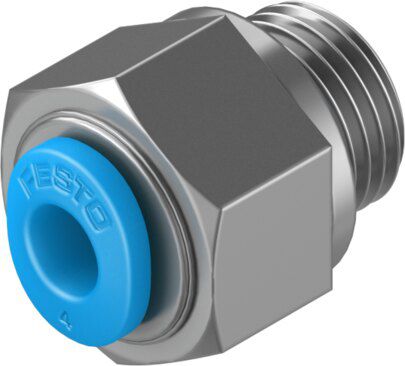

• QS-G1/8-4 — Racor recto push-in; rosca macho G1/8; Ø tubo 4 mm; calibre nominal ≈ 3 mm; -0,95 a 14 bar

Características

• Conexión push-in para instalación y extracción rápida de tubos neumáticos
• Diámetros exteriores compatibles: 4 mm, 6 mm y 8 mm (según modelo)
• Rosca de puerto: macho G1/8
• Calibres nominales variables según la pieza (≈ 2,5 mm a 5,6 mm)
• Rango de presión de trabajo: -0,95 a 14 bar
• Rango de temperatura (según ficha): -10°C a 80°C

Especificaciones técnicas

• Marca: Festo
• Series: QSTF, QSM, QS, QSML (racores push-in)
• Rosca común: macho G1/8
• Opciones de Ø tubo: 4 mm, 6 mm, 8 mm
• Calibres nominales: ≈ 2,5 mm; 2,6 mm; 2,9 mm; 3 mm; 3,1 mm; 4 mm; 5,6 mm
• Rango de presión: -0,95 a 14 bar
• Rango de temperatura: -10°C a 80°C (indicado en la ficha del producto)
• Referencias disponibles: QSTF-G1/8-4; QSTF-G1/8-6; QSTF-G1/8-8; QSM-G1/8-4-I; QS-G1/8-4-I-100; QSM-G1/8-4; QSML-G1/8-4; QS-G1/8-4-100; QS-G1/8-4
