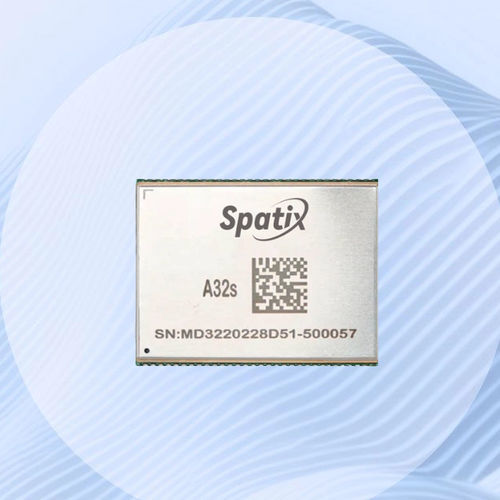

Módulo GNSS BeiDou A32s

QZSSGALILEOSBAS

Descripción general
El módulo A32s es un módulo GNSS de doble antena de alta precisión adecuado para diversos colectivos como UAV, agricultura de precisión, control de máquinas, robótica y aplicaciones autónomas. Es una solución en placa única para posición y rumbo precisos. El producto proporciona bases RTK multiconstelación entre dos antenas conectadas y hacia una estación base remota. Integra SpatiX SuperRTKTM, SmartPPP® y la tecnología Heading y puede ofrecer información de posicionamiento y dirección con precisión centimétrica.

Principales características

• Compatibilidad multiconstelación y multifrecuencia
• Algoritmo antiinterferencias y tecnología de supresión de multipath
• Incluye SpatiX SuperRTKTM, SmartPPP® y tecnología Heading
• Tamaño compacto y bajo consumo

Aplicaciones

• Medición
• Agricultura de precisión
• UAV
• Cortacéspedes
• Control de máquinas
• Conducción autónoma
• GIS
• Monitorización

Rendimiento
Tecnología GNSS | Seguimiento de señales | BDS: B1I, B1c, B2a, B2I, B3I; GPS: L1C/A, L2P, L2C, L5; GLONASS: L1C/A, L2C/A; Galileo: E1C/A, E5a, E5b; QZSS: L1C/A, L2C, L5; SBAS: L1C/A, L5; MSS L-Band: QXWZ XStar
Número de canales: 1520
Tiempo hasta el primer fix (TTFF) | Cold Start: 40 s; Warm Start: 20 s; Re-adquisición de señal: 1 s
Precisión de medidas | Pseudorange: 15 cm; Fase: 1 mm
Precisión de posición | Standalone: Horizontal 2 m, Vertical 4 m
RTK (baseline única): Horizontal 0.8 cm + 1 ppm; Vertical 1.5 cm + 1 ppm; Tiempo de inicialización ≤ 8 s; Fiabilidad de inicialización ≥ 99.9%
RTK (red): Horizontal 0.8 cm + 0.5 ppm; Vertical 1.5 cm + 0.5 ppm; Tiempo de inicialización ≤ 8 s; Fiabilidad de inicialización ≥ 99.9%
PPP-AR: Tiempo de inicialización < 6 min; Horizontal < 2.5 cm; Vertical < 10.0 cm
PPP-RTK: Tiempo de inicialización < 2 min; Horizontal < 2.5 cm; Vertical < 10.0 cm
Estático: Horizontal 2.5 mm + 0.5 ppm; Vertical 5.0 mm + 0.5 ppm
Frecuencia máxima de datos: Medidas 20 Hz; Posición 20 Hz; Rumbo 10 Hz
Formatos: Salidas de referencia RTCM3.x; Salidas de navegación NMEA-0183 & QX Binary Format (SIB)
Conectividad: Puertos serie 3 × UART (LV-TTL); 2 × CAN; 1 × SPI; 2 × USB (Host/Device); 1 × 1PPS (LV-TTL); Event Mark
Eléctrico: Tensión de entrada 3.3 VDC ±5%; Potencia 1.2 W; Ripple máximo Vcc 50 mV; ESD ±2000 V
Ambiental: Temperatura de funcionamiento -40 ℃ ～ +85 ℃; Temperatura de almacenamiento -40 ℃ ～ +85 ℃; Vibración GJB150.16A-2009, MIL-STD-810; Choque mecánico GJB150.18A-2009, MIL-STD-810
Físico: Tamaño 40.0 mm × 31.0 mm × 3.0 mm; Peso ≤ 8.5 g

Especificaciones técnicas

• Modelo: A32s
• Señales GNSS compatibles: BDS, GPS, GLONASS, Galileo, QZSS, SBAS, MSS L-Band
• Canales: 1520
• TTFF: Cold Start 40 s, Warm Start 20 s, Re-adquisición 1 s
• Precisión de medidas: Pseudorange 15 cm; Fase 1 mm
• Precisión de posición (RTK baseline única): Horizontal 0.8 cm + 1 ppm; Vertical 1.5 cm + 1 ppm
• Precisión RTK en red: Horizontal 0.8 cm + 0.5 ppm; Vertical 1.5 cm + 0.5 ppm
• PPP-AR: Inicialización < 6 min; Horizontal < 2.5 cm; Vertical < 10 cm
• PPP-RTK: Inicialización < 2 min; Horizontal < 2.5 cm; Vertical < 10 cm
• Precisión estática: Horizontal 2.5 mm + 0.5 ppm; Vertical 5.0 mm + 0.5 ppm
• Frecuencia máxima: Medidas 20 Hz; Posición 20 Hz; Rumbo 10 Hz
• Salidas de referencia: RTCM3.x; Salidas de navegación: NMEA-0183 & QX Binary (SIB)
• Interfaces: 3×UART (LV-TTL), 2×CAN, 1×SPI, 2×USB (Host/Device), 1×1PPS (LV-TTL)
• Alimentación: Entrada 3.3 VDC ±5%, Potencia típica 1.2 W
• Protección ESD: ±2000 V
• Temperatura funcionamiento / almacenamiento: -40 ℃ a +85 ℃
• Choque & vibración: Conforme GJB150.16A-2009 & GJB150.18A-2009 ; MIL-STD-810
• Dimensiones: 40.0 mm × 31.0 mm × 3.0 mm
• Peso: ≤ 8.5 g
