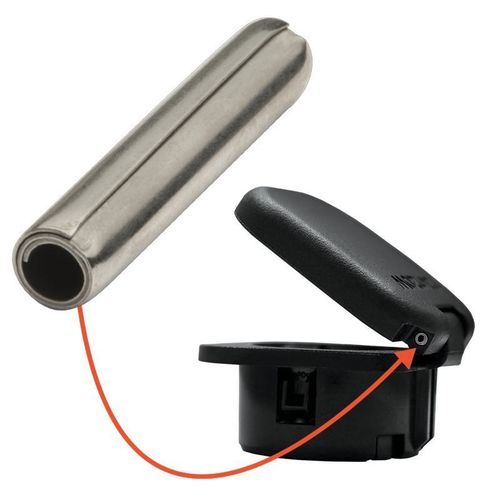

Clavija elástica en espiral

de acero inoxidablepara carga ligerapara piezas de plástico

Descripción del producto
Los pasadores de resorte en espiral de servicio ligero para plásticos son sujetadores diseñados específicamente para su uso en materiales blandos, frágiles o delgados como plásticos, aluminio, fundiciones a presión y cerámicas. SPIROL inventó el pasador de resorte en espiral en 1948, ofreciéndolo en tres versiones: ligero, estándar y pesado, para proporcionar la combinación óptima de resistencia, flexibilidad y diámetro para diversos materiales anfitriones y requisitos de aplicación. El diseño amortiguador de estos pasadores absorbe fuerzas y vibraciones, evitando daños en los agujeros y prolongando la vida útil del ensamblaje.

Características clave y aplicaciones

• Recomendado para materiales blandos, frágiles o delgados y donde los agujeros están cerca de un borde.
• Ideal para ensamblajes que no están sujetos a cargas significativas, como aplicaciones de alineación o eje.
• Fácil instalación debido a la menor fuerza de inserción.
• Disponible en tamaños métricos (ISO 8751, ASME B18.8.3M) y en pulgadas (ASME B18.8.2).
• Diámetros métricos: 1.5 mm a 8 mm; Diámetros en pulgadas: .062" (1/16) a .312" (5/16).
• Materiales: Acero al carbono alto, acero inoxidable 302/304 (austenítico), acero inoxidable 420 (martensítico).

Ejemplos de aplicación

• Cerraduras, pestillos, bisagras de plástico, cubiertas de tomas de corriente de plástico, y más.
• Tomas de corriente automotrices de 12V
• Manijas de puertas automotrices
• Protectores de hojas de sierra circular

Estudios de caso

• Pasador de disparo en grapadora quirúrgica: Los ingenieros de SPIROL diseñaron un pasador de disparo auto-retenido para eliminar el agrietamiento del yugo de plástico, asegurando el equilibrio perfecto de resistencia y flexibilidad, fácil instalación y retención excepcional. La solución mejoró la función y calidad de la grapadora quirúrgica.
• Pasador de bisagra en caja de almacenamiento protectora de plástico: Los pasadores de resorte en espiral de servicio ligero reemplazaron a los pasadores sólidos con púas poco confiables, proporcionando una retención superior, facilidad de instalación y compatibilidad con sistemas de alimentación automática.
• Refuerzo para canister de evaporación de combustible de plástico: Los pasadores de resorte en espiral de servicio ligero de acero inoxidable se utilizaron para auto-retención, resistencia a la corrosión y para permitir un flujo máximo de vapores, mientras se evita el daño al tubo de plástico.

Soluciones personalizables

• Si el diámetro, la longitud, el material o el acabado requerido no están disponibles en la oferta estándar, SPIROL puede proporcionar soluciones personalizadas para satisfacer necesidades específicas de aplicación.

Tecnología de instalación

• SPIROL ofrece una gama completa de equipos de instalación de pasadores, desde máquinas manuales hasta celdas de trabajo totalmente automatizadas con opciones de control de procesos y a prueba de errores, proporcionando una solución integrada total para el ensamblaje.

Especificaciones

• Tipo de producto: Pasadores de resorte en espiral de servicio ligero
• Materiales recomendados: Plásticos, aluminio, fundiciones a presión, cerámicas
• Tamaños métricos: 1.5 mm a 8 mm (ISO 8751, ASME B18.8.3M)
• Tamaños en pulgadas: .062" (1/16) a .312" (5/16) (ASME B18.8.2)
• Materiales: Acero al carbono alto, acero inoxidable 302/304 austenítico, acero inoxidable 420 martensítico
• Aplicaciones: Alineación, ejes, bisagras, pestillos, tomas de corriente, protectores de hojas de sierra, dispositivos médicos, canisters de combustible
• Características: Absorción de impactos, amortiguación de vibraciones, fácil instalación, baja fuerza de inserción, retención superior, diseño simétrico para alimentación automática
