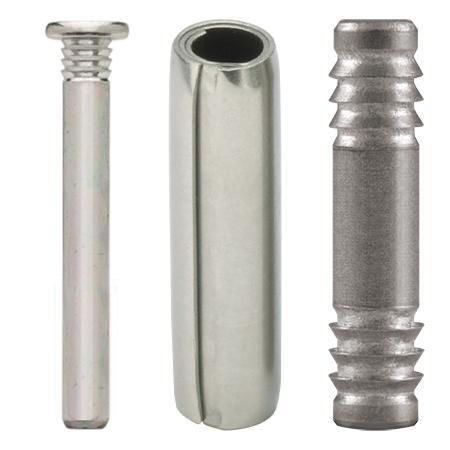

Clavija elástica en espiral

macizoanilladode aluminio

Resumen
SPIROL suministra una gama de pasadores diseñados para ensamblajes plásticos, incluidos Pasadores de Muelle en Espiral (ligeros, estándar, pesados), pasadores macizos y pasadores de retención especializados como Press‑N‑Lok™ (BP100) y pasadores de cierre LP500. Estos componentes permiten funciones de bisagra, bloqueo, alineación y retención en carcasas y piezas estructurales de plástico. Ingenieros de aplicación ayudan en la selección según el material base, la carga y el método de instalación.

Aplicaciones comunes

• Pasadores de bisagra de juego libre
• Pasadores de bisagra por fricción
• Pasadores de cierre
• Ejes y pasadores de pivote
• Pasadores de retención permanentes
• Pasadores de retención desmontables
• Pasadores de fijación y unión
• Pasadores de localización y alineación
• Pasadores de eje y cubo
• Pasadores para ejes y engranajes

Tipos de pasadores y características
Pasadores de muelle en espiral (Ligero, Estándar, Pesado)
Los pasadores de muelle en espiral ofrecen combinaciones de resistencia, flexibilidad y fuerza radial controlada para adaptarse a diferentes materiales base y requisitos de aplicación. Su diseño helicoidal absorbe impactos y vibraciones, reduciendo la deformación del orificio y prolongando la vida del ensamblaje.

Pasadores de servicio ligero
Recomendados para materiales blandos, frágiles o delgados como plásticos, aluminio, piezas inyectadas y cerámica, los pasadores de servicio ligero requieren menor fuerza de inserción y son adecuados cuando los orificios están cerca de un borde. Se usan comúnmente para alineación y ejes de baja carga.

Serie 500 — Pasadores extra ligeros
La Serie 500 utiliza una formación de 1½ espira para limitar la fuerza radial y proteger materiales frágiles. Usos típicos: pasadores de bisagra y de alineación en ensamblajes plásticos o cerámicos. La Serie 550 Cosmetic es una variante diseñada para aplicaciones cosméticas visibles.

Press‑N‑Lok™ (BP100)
Los pasadores BP100 Press‑N‑Lok™ presentan barbas opuestas que proporcionan retención axial permanente entre dos componentes plásticos. La instalación se realiza en dos etapas: presionar en la primera mitad y luego presionar la mitad coincidente sobre los pasadores expuestos para que el plástico se aloje alrededor de las barbas. Material estándar: aluminio ligero sin plomo; acero inoxidable austentítico disponible. Diámetros: 2 mm a 4 mm.

LP500 — Pasadores de cierre para plásticos
Los LP500 incluyen una barbilla bajo la cabeza dimensionada para enganchar el orificio final mientras que el vástago liso permite la alineación a través de los orificios previos. La cabeza evita la sobreinserción y facilita la orientación mecánica para la instalación automática. Diámetros estándar: 3 mm, 4 mm, 5 mm. Material estándar: aluminio ligero sin plomo; variantes disponibles a pedido.

Tecnología de instalación
SPIROL ofrece equipos de instalación de pasadores desde prensas manuales hasta módulos totalmente automatizados con utillaje, control estadístico de proceso y sistemas a prueba de errores para asegurar una colocación repetible y de alta calidad en componentes plásticos.

Ejemplos de aplicación y beneficios

• Mango de carga de VE: Press‑N‑Lok™ reemplaza tornillos para reducir desperdicios y acelerar el ensamblaje al rellenar el plástico alrededor de las barbas para una retención segura.
• Pasadores de bisagra interiores automotrices: LP500 reduce ruidos (buzz, squeak & rattle) respecto a sujetadores previos y simplifica el ensamblaje.
• Pasadores de gatillo en grapadoras quirúrgicas: los Pasadores de Muelle de Servicio Ligero evitan el agrietamiento en horquillas plásticas y proporcionan la retención y flexibilidad necesarias.

Especificaciones técnicas

• Origen: Pasador de muelle en espiral inventado en 1948
• Grados: Ligero, Estándar, Pesado
• Extra ligero: Serie 500 (formación 1½ espira); incluye variante Serie 550 Cosmetic
• Press‑N‑Lok™ (BP100): barbas opuestas; material estándar aluminio ligero sin plomo; acero inoxidable austentítico opcional; diámetros 2 mm a 4 mm
• Pasadores LP500: barbilla bajo cabeza; diámetros estándar 3 mm, 4 mm, 5 mm; material estándar aluminio ligero sin plomo
• Materiales recomendados para servicio ligero: plásticos, aluminio, piezas inyectadas, cerámica
• Beneficios: absorción de impactos, reducción de daños en el orificio, baja fuerza de inserción (servicio ligero), retención axial segura mediante barbas (Press‑N‑Lok™ & LP500)
• Opciones de instalación: desde equipo manual hasta módulos totalmente automatizados con control de proceso y a prueba de errores
