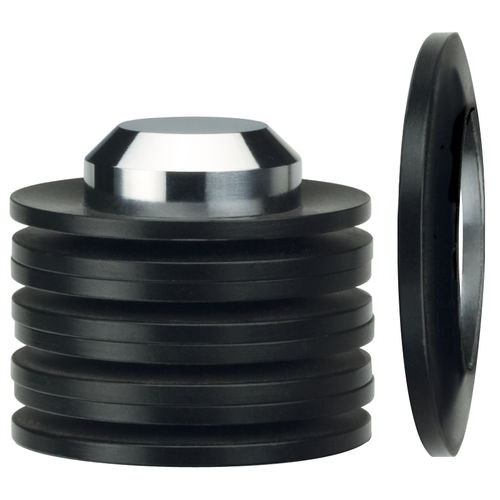

Muelle de disco de compresión

Bellevillecónicode acero

Los Resortes de Platillo son componentes de precisión de forma cónica diseñados para recibir carga axial. Los Resortes de Platillo a veces se conocen como Resortes de Platillo Belleville, muelles Belleville, arandelas Belleville o simplemente arandelas cónicas. Los Resortes de Platillo son únicos y se diferencian de otros tipos de resortes en que sus curvas de fuerza/deflexión son uniformes y repetibles, y la resistencia mínima a la fatiga puede determinarse de forma confiable (según los cálculos estandarizados de la norma DIN EN 16984 [antes DIN 2092]). Los Resortes de platillo pueden cargarse estáticamente de forma continua o intermitente, o someterse dinámicamente a ciclos de carga continua. Pueden utilizarse individualmente o en múltiplos apilados en paralelo, en serie o en una combinación de ellos para lograr la característica de fuerza-deflexión deseada. Los Resortes de Platillo se prefieren sobre otros tipos de resortes (como los resortes helicoidales, las arandelas belleville, los resortes belleville y las arandelas cónicas) cuando se utilizan en aplicaciones críticas como las válvulas de seguridad, los mecanismos de embrague y freno para ascensores, y los soportes para sistemas de tuberías industriales, debido a su previsibilidad, confiabilidad y resistencia a la fatiga sin precedentes. Las ventajas de los Resortes de Platillo en comparación con otros tipos de resortes son las siguientes: Una amplia gama de características de carga/deformación Gran capacidad de carga con una pequeña desviación Ahorro de espacio: alta relación entre carga y tamaño Desempeño constante bajo cargas de diseño Mayor resistencia a la fatiga
