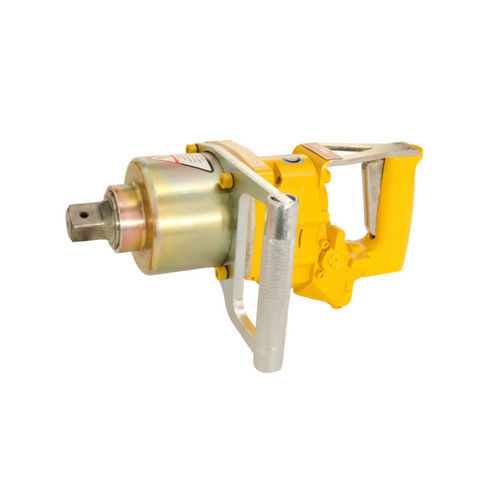

Llave de impacto hidráulica 615200010

1"ATEXpara altas cargas

Descripción del producto
Llave de impacto hidráulica de uso universal para circuito cerrado, también accionable con emulsión HFA (mín. 0,3 %). Presión de funcionamiento: 180-260 bar (300 bar con HFA). Indicada para entornos industriales exigentes, incluido trabajo submarino y minería; ATEX: IM2ExhIMbT5.

Atributos principales

• Fuente de energía: Hidráulica / emulsión HFA (mín. 0,3 %)
• Presión de funcionamiento: 180-260 (300 HFA) bar
• Salida cuadrada: 1"
• Par máximo: 3400 Nm
• Par ajustable: 550-3400 Nm
• Caudal: 9,5 l/min
• Uso submarino
• ATEX: IM2ExhIMbT5

Datos técnicos

• N.º de pedido: 6 1517 0010
• Especificación ATEX: IM2ExhIMbT5
• Fuente de energía: Hidráulica / emulsión HFA (mín. 0,3 %)
• Presión de funcionamiento: 180-260 (300 HFA) bar
• Salida cuadrada: 1"
• Tornillos hasta: M39 mm
• Caudal: 9,5 l/min
• Par máximo: 3400 Nm
• Par ajustable: 550-3400 Nm
• Distancia centro a borde exterior: 52,50 mm
• Impactos: 1200 rpm
• Ancho sin 2ª empuñadura: 112,00 mm
• Conexión manguera hidráulica: STECKO-10
• Medio hidráulico: Aceite hidráulico
• Circuito hidráulico: circuito cerrado
• Filtración del aceite: ISO 20/18/13
• Temperatura del aceite: -34 a +82 °C
• Viscosidad del aceite: >13 cSt
• Nivel sonoro LpA: 102,0 dB(A)
• Nivel sonoro LWA: 113,0 dB(A)
• Nivel de vibraciones: 14,0 m/s²
• Peso: 9,3 kg
• Aplicaciones: Construcción de energía y tuberías; Industria metalúrgica y construcción en acero; Minería; Construcción de plantas y maquinaria; Trabajos bajo el agua

Accesorios
Vasos hexagonales, longitud estándar

• 9 1408 0580 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 24 mm — Longitud: 55,00 mm — Diámetro: 42,50 mm
• 9 1408 0590 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 27 mm — Longitud: 55,00 mm — Diámetro: 46,00 mm
• 9 1408 0600 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 30 mm — Longitud: 57,00 mm — Diámetro: 50,00 mm
• 9 1408 0610 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 32 mm — Longitud: 57,00 mm — Diámetro: 52,00 mm
• 9 1408 0620 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 36 mm — Longitud: 60,00 mm — Diámetro: 55,00 mm
• 9 1408 0630 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 41 mm — Longitud: 64,00 mm — Diámetro: 64,00 mm
• 9 1408 0640 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 46 mm — Longitud: 69,00 mm — Diámetro: 70,00 mm
• 9 1408 0650 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 50 mm — Longitud: 72,00 mm — Diámetro: 73,00 mm
• 9 1408 0660 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 55 mm — Longitud: 76,00 mm — Diámetro: 82,00 mm
• 9 1408 0670 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 60 mm — Longitud: 82,00 mm — Diámetro: 86,00 mm
• 9 1408 0680 — Vaso hexagonal, longitud estándar — Salida cuadrada: 1" — SW: 65 mm — Longitud: 85,00 mm — Diámetro: 92,00 mm

Vasos hexagonales, extra largos

• 9 1408 0690 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 24 mm — Longitud: 100,00 mm — Diámetro: 42,00 mm
• 9 1408 0700 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 27 mm — Longitud: 100,00 mm — Diámetro: 46,00 mm
• 9 1408 0710 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 30 mm — Longitud: 100,00 mm — Diámetro: 50,00 mm
• 9 1408 0720 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 32 mm — Longitud: 100,00 mm — Diámetro: 51,00 mm
• 9 1408 0730 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 36 mm — Longitud: 100,00 mm — Diámetro: 54,00 mm
• 9 1408 0740 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 41 mm — Longitud: 100,00 mm — Diámetro: 63,00 mm
• 9 1408 0750 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 46 mm — Longitud: 100,00 mm — Diámetro: 70,00 mm
• 9 1408 0760 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 50 mm — Longitud: 110,00 mm — Diámetro: 75,00 mm
• 9 1408 0770 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 55 mm — Longitud: 112,00 mm — Diámetro: 80,00 mm
• 9 1408 0780 — Vaso hexagonal, extra largo — Salida cuadrada: 1" — SW: 60 mm — Longitud: 114,00 mm — Diámetro: 85,00 mm

Vasos para tornillos allen

• 9 1424 0440 — Vaso para tornillos allen — Salida cuadrada: 1" — SW: 17 mm — Longitud: 75,00 mm — Diámetro: 54,00 mm
• 9 1424 0450 — Vaso para tornillos allen — Salida cuadrada: 1" — SW: 19 mm — Longitud: 75,00 mm — Diámetro: 54,00 mm
• 9 1424 0460 — Vaso para tornillos allen — Salida cuadrada: 1" — SW: 22 mm — Longitud: 75,00 mm — Diámetro: 54,00 mm
• 9 1424 0470 — Vaso para tornillos allen — Salida cuadrada: 1" — SW: 24 mm — Longitud: 75,00 mm — Diámetro: 54,00 mm

Extensiones

• 9 1420 0140 — Extensión — Entrada cuadrada: 1" — Salida cuadrada: 1" — Longitud: 175,00 mm — Diámetro: 54,00 mm
• 9 1420 0150 — Extensión — Entrada cuadrada: 1" — Salida cuadrada: 1" — Longitud: 250,00 mm — Diámetro: 54,00 mm
• 9 1420 0160 — Extensión — Entrada cuadrada: 1" — Salida cuadrada: 1" — Longitud: 330,00 mm — Diámetro: 54,00 mm

Junta universal

• 9 1422 090 — Junta universal — Entrada cuadrada: 1" — Salida cuadrada: 1" — Longitud: 100,00 mm — Diámetro: 54,00 mm

Accesorios varios

• 9 9902 0120 — Aceite multiuso para limpieza y protección
• Más accesorios bajo pedido.
