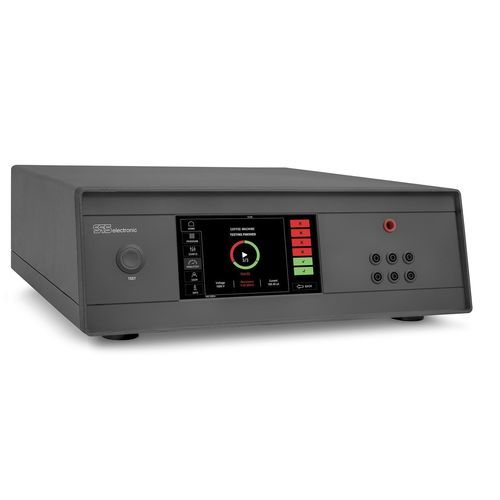

Comprobador de seguridad S 6600H

de resistencia de aislamientode rigidez dieléctricade puesta a masa

Resumen
Los modelos S 6600H, S 6600U y KT 6680U son testers de seguridad universales diseñados para pruebas eléctricas de seguridad en laboratorios, talleres y entornos de producción. Los S 6600H y S 6600U son equipos de sobremesa; el KT 6680U es un módulo enchufable para rack.

Conexiones y variantes

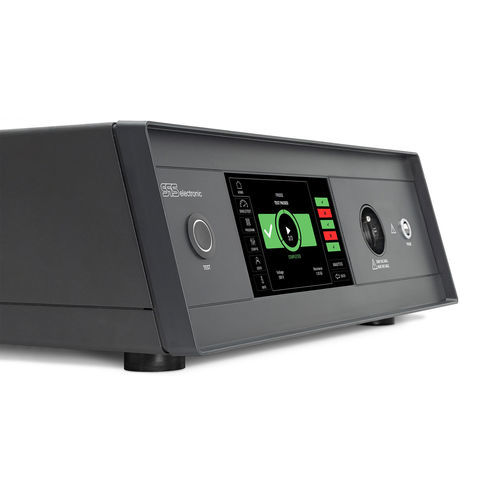

• S 6600H: unidad de sobremesa con tomas de red específicas por país en el panel frontal para conexión directa del equipo bajo prueba.
• S 6600U: unidad de sobremesa con tomas de laboratorio y tomas de alta tensión en el frontal para configuraciones de prueba versátiles.
• KT 6680U: unidad enchufable para integración en racks de pruebas y sistemas automatizados.

Funciones de prueba principales

• Prueba de alta tensión (Hipot) AC: 100 – 5.500 V, corriente de prueba hasta 20 mA.
• Prueba de alta tensión (Hipot) DC: 100 – 6.000 V, corriente de prueba hasta 20 mA.
• Medición de aislamiento (DC): tensión de prueba 100 – 6.000 V; rango de resistencia indicado: 100 kΩ – 50 GΩ (referencia alternativa: 250 kΩ – 50 GΩ).
• Prueba de conductor de protección (Ground bond) AC: 1 – 32 A; rango de resistencia 0 – 6 Ω.
• Medición de resistencia: 1 Ω – 1 MΩ.
• Umbrales de continuidad: < 14 Ω = cortocircuito; > 100 kΩ = sin continuidad.

Aplicaciones

• Pruebas de fin de línea y seguridad en producción.
• Aseguramiento de calidad en fabricación electrónica y eléctrica.
• Verificaciones en laboratorio, mantenimiento y reparación.
• Pruebas para dispositivos médicos, electrónica de potencia y componentes de movilidad eléctrica cuando no se requieren pruebas funcionales.

Detalles
Los equipos se centran en mediciones relacionadas con la seguridad: Hipot AC/DC, aislamiento y pruebas de conductor de protección. Los rangos de alta tensión permiten pruebas AC hasta 5.500 V y DC hasta 6.000 V con corrientes de prueba hasta 20 mA. La medición de aislamiento cubre valores de resistencia muy altos para evaluar la calidad del aislamiento. Las pruebas de conductor de protección ofrecen corrientes de 1 A a 32 A para la verificación del conductor de protección. Las opciones de conexión dependen de la variante seleccionada (tomas en frontal, conectores de laboratorio/HV o integración en rack).

Especificaciones técnicas

• Modelo: S 6600H (familia de productos incluye S 6600U y KT 6680U).
• Prueba HV AC: 100 – 5.500 V, corriente de prueba hasta 20 mA.
• Prueba HV DC: 100 – 6.000 V, corriente de prueba hasta 20 mA.
• Medición de aislamiento (DC): 100 – 6.000 V; rango de resistencia: 100 kΩ – 50 GΩ (referencia alternativa: 250 kΩ – 50 GΩ).
• Prueba de conductor de protección: 1 – 32 A; rango de resistencia 0 – 6 Ω.
• Medición de resistencia: 1 Ω – 1 MΩ.
• Continuidad: < 14 Ω = cortocircuito; > 100 kΩ = sin continuidad.
• Alimentación: amplio rango, aprox. 90 – 250 V (también referenciado 90 – 253 V), 50/60 Hz.
• Variantes: sobremesa con toma de red (S 6600H); sobremesa con bornes de laboratorio (S 6600U); módulo rack enchufable (KT 6680U).
• Usos típicos: pruebas HV de seguridad, mediciones de aislamiento, verificación de conductor de protección en laboratorio, taller e industria.
• Fabricante: SPSelectronic.
