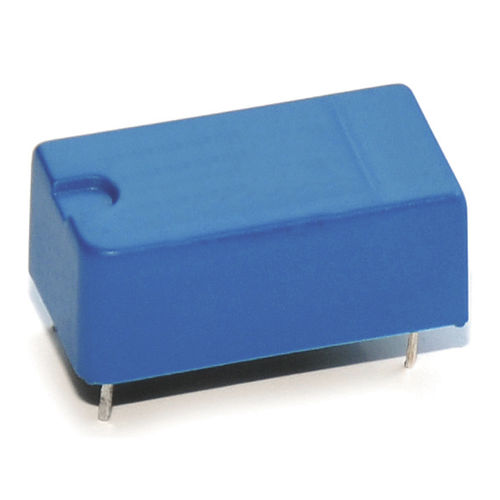

Optoacoplador ATEX 525 Series

Serie 525 Optoacopladores para la separación galvánica de circuitos de seguridad intrínseca (EXi), Tensión de aislamiento min. 4 kVDC, CTR min. 0.5, corte 50 kHZ, certificado ATEX & IECEx (18 ATEX 0017 U, KIWA 18.009 U). Resistencia de entrada/salida de aislamiento hasta 10^12 Ω. Distancia entre la entrada y la salida para los más altos requisitos de seguridad de hasta 14,5 mm. Separación galvánica y capacitancia de acoplamiento menor entre el circuito de entrada y el de salida. Es posible la transferencia de señales analógicas y digitales. Tiempos de retardo de salida menores en comparación con los relés. Larga vida útil gracias al desgaste no mecánico. Los campos magnéticos no afectan a la operación. Un fotodiodo permite tiempos de ciclo muy cortos. Capaz de invertir la señal de salida durante la transferencia. Especificaciones Voltaje de aislamiento Entrada/Salida Min. (V DC) 4000 Relación de transferencia de corriente lc/lf (lf = 10mA) Min. 0.5 Tiempo de encendido/apagado (µs) 5.5/4.2 Voltaje del emisor del colector (V DC) Máx. 32 Distancia rastrera, recorrido de aire E/S mín. (mm) 14,5 Temperatura ambiente °C -40 a 85 Aplicaciones Cualquier fábrica que requiera ambientes de alto aislamiento y no arcillas, plantas de procesamiento de gas inflamable, plantas de procesamiento médico donde la ESD pueda ser un problema real, operaciones mineras
