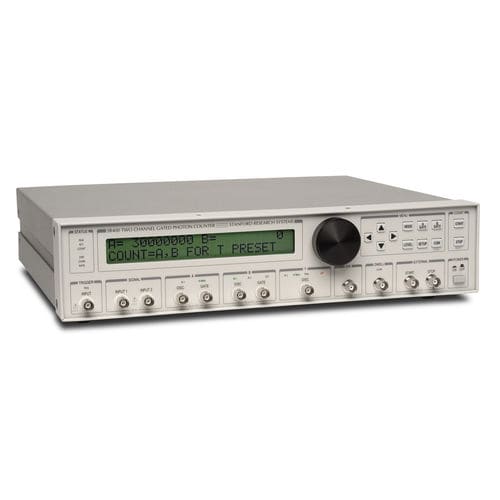

Contador de fotones SR400

binariodigitalelectrónico

El contador de fotones SR400 Dual-Channel Gated Photon Counter ofrece un enfoque cómodo e integrado para el recuento de fotones que evita la complejidad y los gastos de los sistemas de recuento más antiguos. Ya no es necesario mezclar y combinar amplificadores, discriminadores, generadores de puerta y contadores. El SR400 combina todos estos módulos en un único instrumento integrado y controlado por microprocesador. El SR400 permite realizar fácilmente tareas de medición complejas, como la sustracción de fondo, la detección sincrónica, la compensación de fuentes y la corrección de apilamiento. Contadores El SR400 dispone de dos canales independientes que pueden contar a velocidades de hasta 200 MHz. Los distintos modos de recuento permiten contar durante un tiempo fijo, hasta que se reciba un número determinado de recuentos o durante un número fijo de disparos. Cada canal de recuento tiene su propio generador de puertas que proporciona puertas de recuento tan cortas como 5 ns o tan largas como 1 s. Las puertas pueden ajustarse en una posición fija relativa a la señal de disparo, o escanearse para medir tiempos de vida o recuperar formas de onda variables en el tiempo. Las entradas reales a los contadores pueden verse como pulsos de nivel NIM desde las salidas del discriminador en el panel frontal. Los pulsos discriminados son negativos y van de 0 a -0,7 V. Las salidas DISC son muy útiles para ajustar los umbrales del discriminador o la temporización de la puerta. Diagrama de bloques del SR400 Entradas de señal y discriminadores Ambas entradas de señal analógica (A y B) están terminadas internamente en 50 Ω. Las entradas aceptan señales entre ±300 mV y están protegidas a ±5 VCC. Cada entrada es seguida por un amplificador de CC a 300 MHz, lo que permite la detección de pulsos tan pequeños como 10 mV. Si se requiere sensibilidad adicional
