Software de análisis de fase Compound Layer Module

de pruebade cálculosde proceso

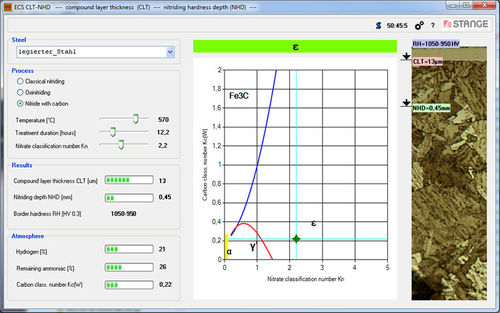

Características del módulo de capas compuestas Un método novedoso para calcular el espesor de la capa compuesta esperada CLT, la profundidad de la dureza de la nitruración NHD y la dureza del caso RH en función de la temperatura de tratamiento, el tiempo de procesamiento y el potencial de nitruración Kn para diferentes procesos de nitruración. El cálculo se basa en numerosos resultados de pruebas con diferentes hornos y diferentes lotes. Estos resultados de las pruebas se almacenan en la base de datos integrada del acero con un máximo de 31 (en la actualidad) de las calidades de acero más utilizadas. El algoritmo de cálculo se acelera ahora significativamente debido a la nueva base de cálculo práctica en contraste con los programas de cálculo anteriores. Esto permite el recálculo inmediato y automático de cada cambio de valor y la visualización de los resultados sin demora. La principal ventaja para el usuario es evaluar los efectos inmediatamente y, por lo tanto, tener una idea del proceso de nitruración al cambiar los parámetros. Los resultados de los cálculos se muestran para CLT y NHD como tendencia y valor, en el caso de la dureza del caso se muestra el rango esperado. Los valores de la atmósfera como el contenido de hidrógeno, el amoníaco restante y el potencial de carburación Kc(W) o el grado de disociación se calculan y muestran dependiendo del proceso seleccionado. El punto de trabajo real se muestra en el diagrama modificado de Lehrer y/o Kunze dependiendo del proceso seleccionado para poder considerar la fase (ε, γ', α, Fe 3C). La estructura de capas esperada se muestra como una representación seccional fácil de interpretar.
