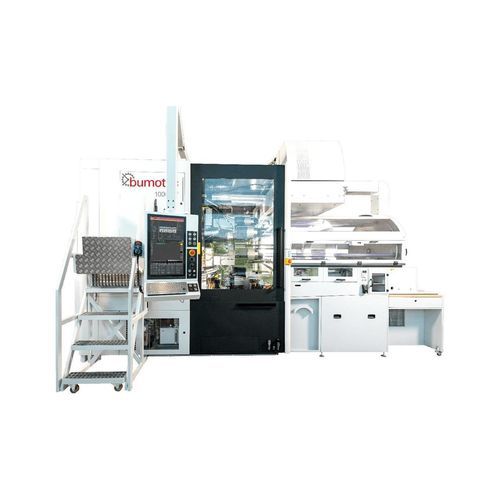

Máquina transfer rotativa Bumotec 1000/C neo

CNCde tubosautomática

Tagline
Centro transfer multifunción de alta precisión

Overview
El Bumotec 1000/C neo es una máquina de transferencia horizontal diseñada para producir piezas prismáticas a partir de barras redondas o perfiladas. Esta generación compacta reduce la huella en planta en aproximadamente un 30%, facilita la puesta en producción y la gestión de piezas, y mejora la eficiencia energética y los tiempos de ciclo mediante ergonomía, HMI y motorizaciones actualizadas.

Applications

• Productos de lujo: Desarrollado con especialistas en relojería para el mecanizado eficiente de oro, platino, titanio, acero inoxidable y otros materiales preciosos.
• Medtech: Adecuado para implantes ortopédicos, instrumentos quirúrgicos y componentes dentales.
• Micromecánica y aeroespacial: Ofrece precisión y robustez para componentes micromecánicos y aeroespaciales.

Machine design - Configuración de ejes
Muy estable en producción con intervención mínima del operario; el 1000/C neo proporciona un alto nivel de productividad y opciones de automatización.

• Producción desde barras o brutas
• Hasta 90 posiciones de herramienta
• Periféricos compatibles: unidades de alta presión, transportadores de virutas y alimentadores de barras

Opciones de configuración (resumen)

• R - Contrahusillo: Subhusillo de dos posiciones (horizontal y vertical)
• P - Prensa/mandíbula: Unidad de recogida con 1 a 3 posiciones (opción -P/PRM)
• RP - Contrahusillo combinado: Unidad de recogida para mecanizar una sexta cara (solo fresado)
• PRM - Prensa (operaciones secundarias múltiples): Unidad de recogida con 1 a 3 posiciones (opción -P/PRM)

Características / Punto de excelencia n.º 1
Mejora del tiempo de ciclo hasta un 40% según la pieza. Tiempo de corte de barra: 7 s (-30%). Tiempo de mecanizado: 10 s (-51%).

• Electrohusillo, máx. 25.000 rpm
• Husillos equipados con acelerómetro para monitorización
• Sistema de filtración que permite operar sin parada de máquina
• Husillos con medición de potencia para optimizar las condiciones de corte
• Brazos de recogida con mordazas de carrera corta
• Guías lineales en guías XYZ para aumentar las velocidades de avance
• Porte-herramientas HSK32 más rígido

Especificaciones técnicas

• Familia de modelos: Bumotec 1000/C neo
• Tipo de máquina: Centro multi-tareas de transferencia horizontal para piezas prismáticas a partir de barras redondas o perfiladas
• Reducción de huella: aprox. 30% respecto a la generación anterior
• Mejora de tiempos de ciclo: hasta 20% por mejoras en ergonomía/HMI/motorización; hasta 40% según la pieza
• Tiempo de sección: 7 s (-30%)
• Tiempo de mecanizado: 10 s (-51%)
• Velocidad máxima electrohusillo: 25.000 rpm
• Capacidad de herramientas: hasta 90 herramientas; porta-herramientas HSK32
• Monitorización de husillos: acelerómetro y medición de potencia
• Movimiento: guías XYZ con guías lineales para mayores avances
• Manejo de piezas: brazos de recogida con mordazas de carrera corta; opción de subhusillo en dos posiciones
• Opciones/periféricos: equipos de alta presión, transportadores de virutas, alimentadores de barras
